ประเภทของงานเจาะ

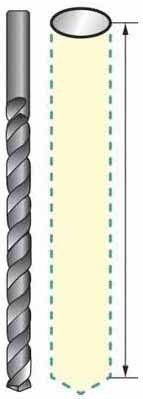

งานเจาะรูลึก

ยาว 10 ถึง 50 เท่าของเส้นผ่านศูนย์กลางดอกสว่าน
ดอกสว่านก้านยาว

งานเจาะทั่วไป

ยาว 3 ถึง 8 เท่า ของเส้นผ่านศูนย์กลางดอกสว่าน
ดอกสว่านตรง

วัสดุที่ตัดยาก เช่น สเตนเลส

6 เท่าของเส้นผ่านศูนย์กลางดอกสว่าน
ดอกสว่านโคบอลต์ ดอกสว่านเคลือบผิว

รูตื้น/เครื่อง NC

ยาวไม่เกิน 3 เท่าของเส่นผ่านศูนย์กลางดอกสว่าน
ดอกสว่านก้านสั้น(Stub)
เจาะรูกว้างที่มีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 13

ดอกสว่านเทเปอร์
(เส้นผ่านศูนย์กลางดอกสว่านสูงสุด 60 มม. สำหรับผลิตภัณฑ์มาตรฐาน)

งานผลิตปริมาณมาก/ การทำงานที่ความเร็วสูง

ดอกสว่านหุ้มคาร์ไบด์เชิงซ้อน

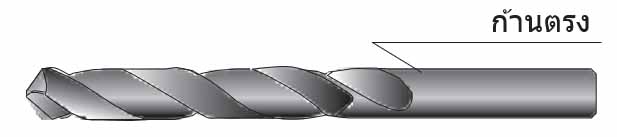

ดอกสว่านทั่วไป

ดอกสว่านตรง

ก้านตรง

(สำหรับผลิตภัณฑ์มาตรฐาน เส้นผ่านศูนย์กลางดอกสว่านสูงสุด 13 มม.)

ดอกสว่านเทเปอร์


ก้านเทเปอร์
คมตัด
มุมปลาย
ความยาวร่องเกลียว
ความยาวก้าน
ความยาว

(สำหรับผลิตภัณฑ์มาตรฐาน เส้นผ่านศูนย์กลางดอกสว่านสูงสุด 75 มม.)

รูปทรงคมตัด
การใช้ งานทั่วไป เหล็กหล่อ อะลูมิเนียม เหล็ก Mn วัสดุความแข็งสูง

ประเภทการทำงานสามรูปแบบ

งานเจาะของแข็ง

งานเจาะรูขนาดใหญ่

*ใช้ดอกสว่าน Trepanning

งานเจาะขยายรู

*เจาะเพื่อขยายขนาดรูเดิม

ปริมาณน้ำมันหล่อเย็นและแรงดันไฮดรอลิก

ในงานเจาะปริมาณน้ำมันหล่อเย็น และแรงดันฉีดเป็นสิ่งที่สำคัญมาก เนื่องจากเศษโลหะจากการเจาะจะเกิดขึ้นอย่างต่อเนื่อง จึงต้องฉีดน้ำมันหล่อเย็นให้ทั่วพื้นผิวของปลายดอกสว่าน และเศษโลหะจะถูกล้างออก ตรวจวัดปริมาณน้ำมันหล่อเย็นที่ใช้ไปได้ที่ช่องทางออกของคมตัด

ตามกฎทั่วไปต้องใช้ปริมาณเท่ากับ (ลิตร/นาที) ขนาดเส้นผ่านศูนย์กลางดอกสว่าน (มม.)

(ตัวอย่าง) สำหรับดอกสว่านที่มีเส้นผ่านศูนย์กลาง 20 มม. ต้องใช้น้ำมันหล่อเย็น 20 ลิตร/นาที

ดอกสว่านแบบเปลี่ยนได้ (ดอกสว่านแบบใช้แล้วทิ้ง)

ดอกสว่านแบบเปลี่ยนได้มีสองประเภท ได้แก่แบบเปลี่ยนดอกสว่าน และแบบเปลี่ยนคมตัด
