ดอกต๊าป

เครื่องมือสำหรับสร้างรูยึดสกรู (สกรูตัวเมีย) บนรูนำศูนย์ของโลหะ

ส่วนต่างๆ ของดอกต๊าป

ยาว ร่อง ความกว้างคม
เส้นผ่านศูนย์กลางแกนดอกต๊าป
ขนาดของสี่เหลี่ยมหน้าตัด
ตัวนำลบมุม เส้นผ่านศูนย์กลางก้าน
รูนำศูนย์
ความยาวเกลียว ความยาวสี่เหลี่ยมหน้าตัด
ความยาวรวม

คำแนะนำในการเลือกดอกต๊าปตามประเภทวัสดุ

◎：เหมาะสม ○：ใช้ได้ △：ไม่เหมาะสม ×：ใช้ไม่ได้

ประเภทของดอกต๊าป

จำแนกประเภทตามรูปทรงรูนำศูนย์ (รูตัน, รูเจาะทะลุ)

ประเภทงานตัด (การคายเศษวัสดุ)

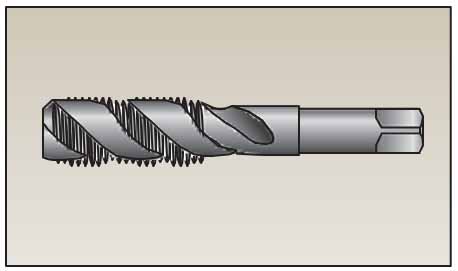

ต๊าปร่องเกลียว
คายเศษออกทางด้านหลัง ส่วนใหญ่ใช้กับ “รูตัน”

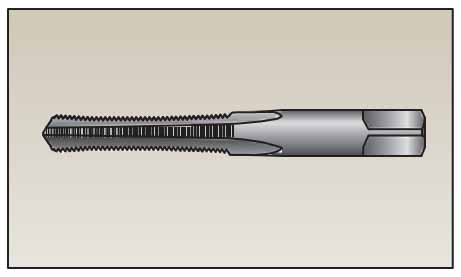

ต๊าปร่องตรง
คายเศษออกทางด้านหน้า ใช้กับ “รูเจาะทะลุ”

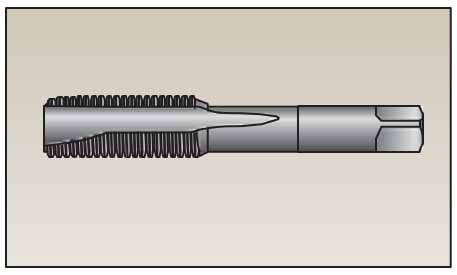

ต๊าปมือ (มีแบบเทเปอร์, ปลั๊ก, ต๊าปตัวสุดท้ายให้เลือก)
เนื่องจากดอกต๊าปจะเก็บเศษวัสดุไว้ที่ตัว ดังนั้น จึงใช้ได้กับทั้ง “รูตัน” และ “รูเจาะทะลุ”

ประเภทขึ้นรูป (ไม่มีการคายเศษวัสดุ)

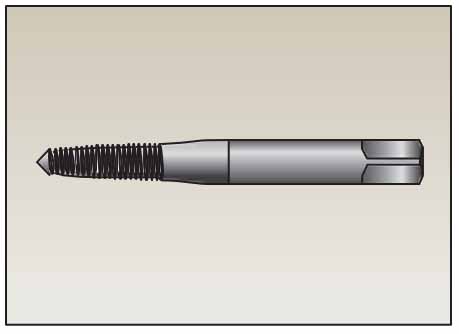

ต๊าปรีดเกลียว
ไม่มีการคายเศษ มีทั้งแบบรูตันและรูเจาะทะลุให้เลือกใช้งาน

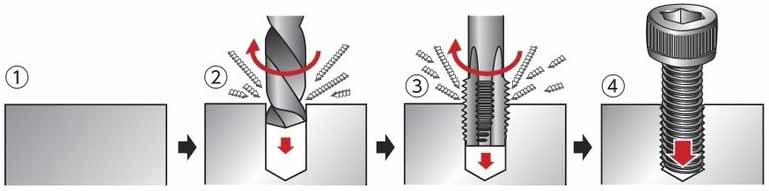

วิธีการเจาะรูสกรู

ในกรณีของรูตัน

แผ่นโลหะ(ภาพหน้าตัด) สว่าน สอดเข้าไปในรูที่ทำไว้ในขั้นตอน ② ด้วยการหมุน รูสกรูเสร็จสมบูรณ์

รูที่เจาะผ่านแผ่นโลหะเรียกว่า “รูเจาะทะลุ” และรูที่ไม่ทะลุผ่านเรียกว่า “รูตัน”

รูตัน รูเจาะทะลุ

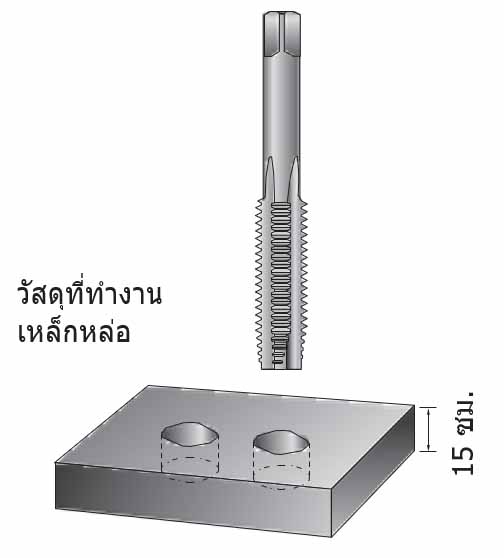

ตัวอย่างการทำงาน

สูตรในการคำนวณหาเส้นผ่านศูนย์กลางรูนำศูนย์สำหรับสกรู

ต๊าปตัด : เส้นผ่านศูนย์กลางรูนำศูนย์ = มาตรฐาน – ระยะเกลียว
ตัวอย่าง) ในกรณีของ M6×1 6-1=5

ต๊าปรีเกลียว : เส้นผ่านศูนย์กลางรูนำศูนย์ = มาตรฐาน – ระยะเกลียว/2
ตัวอย่าง) ในกรณีของ M6×1 6-1/2=5.5

วัสดุที่ทำงาน เหล็กหล่อ
15 ซม.

คำแนะนำ

• ตรวจสอบขนาดเกลียว X ระยะเกลียว (มม.)
• เลือกประเภทดอกต๊าปให้เหมาะสมกับ “รูตัน” หรือ “รูเจาะทะลุ”
