หมายเลขรุ่นของคมตัด (อินเสิร์ต)

หมายเลขรุ่นบนคมตัด (อินเสิร์ต) ด้ามจับจะใช้สัญลักษณ์ง่ายๆ ในการอธิบาย ซึ่งหลังจากท่านได้ศึกษาวิธีการอ่านจนเข้าใจแล้ว และท่านจะสามารถระบุข้อมูลพื้นฐานต่างๆ ได้อย่างง่ายดาย เช่น รูปทรง, ประเภท และขนาด นอกจากนี้ท่านยังสามารถบอกได้ว่า รุ่นนี้สามารถใช้งานกับเครื่องมือใดได้ เพียงแค่ดูจากหมายเลขรุ่นบนด้ามจับ

*สัญลักษณ์มุมตัดเศษและวัสดุที่เป็นอินเสิร์ตจะใช้สัญลักษณ์ที่แตกต่างกันไปตามของบริษัทผู้ผลิต

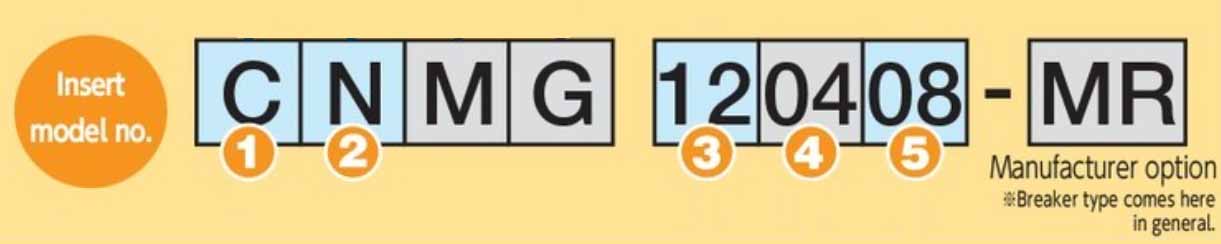

วิธีการระบุหมายเลขรุ่นของคมตัด (อินเสิร์ต)

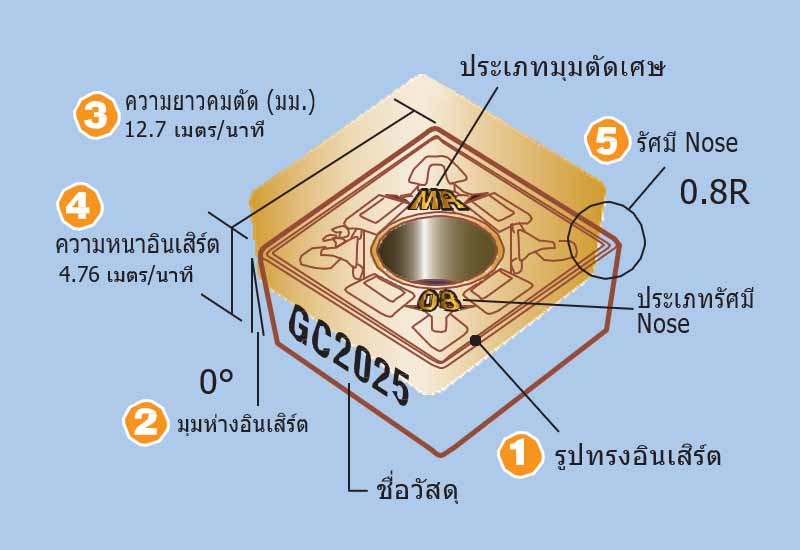

1: รูปทรงอินเสิร์ต
2: มุมห่างอินเสิร์ต 0°
3: ความยาวคมตัด (มม.) 12.7 เมตร/นาที
4: ความหนาอินเสิร์ต
5: รัศมี Nose 0.8R
GC2025: ชื่อวัสดุ
ประเภทมุมตัดเศษ

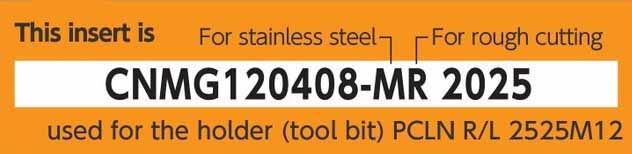

อินเสิร์ตนี้คือ CNMG120408-MR 2025
M: สำหรับสเตนเลสสตีล
R: สำหรับการตัดหยาบ
ใช้กับด้ามจับ (มีดกลึง) PCLN R/L 2525M12

1: รูปทรงอินเสิร์ต

รูปทรงอินเสิร์ต
สัญลักษณ์	รูปทรง
R	วงกลม
S	สี่เหลี่ยม
T	สามเหลี่ยม
C	สี่เหลี่ยมข้าวหลามตัด 80°
D	สี่เหลี่ยมข้าวหลามตัด 55°
V	สี่เหลี่ยมข้าวหลามตัด 35°
W	รูปทรงสามเหลี่ยม
ในกรณีของรูปทรงสี่เหลี่ยมข้าวหลามตัดและสี่เหลี่ยมด้านขนาน มุมเอียงจะหมายถึงมุมแหลม

2: มุมห่างอินเสิร์ต

มุมห่างอินเสิร์ต
สัญลักษณ์	มุมห่าง (องศา)
A	3
B	5
C	7
D	15
E	20
F	25
G	30
N	0
P*	11
* มีสัญลักษณ์ P มีกรณีที่จะใช้แบบ 10° เป็นกรณียกเว้น ในกรณีนี้ มุมห่างจะหมายถึงมุมที่ชิดกับคมตัดหลัก

M : ความเที่ยงตรง

G : สัญลักษณ์ร่องอินเสิร์ต/รู

สัญลักษณ์ร่องอินเสิร์ต/รู
สัญลักษณ์	รู	รูปทรงรู	มุมตัดเศษ
N	ไม่มี	–	ไม่มี
R			หนึ่งด้าน
F			หนึ่งด้าน
A	มี	รูทรงกระบอก	ไม่มี
M			หนึ่งด้าน
G			สองด้าน
W		รูทรงกระบอกบางส่วน หนึ่งด้าน 40° ถึง 60°	ไม่มี
T			หนึ่งด้าน
Q		รูทรงกระบอกบางส่วน สองด้าน 40° ถึง 60°	ไม่มี
U			สองด้าน
B		รูทรงกระบอกบางส่วน หนึ่งด้าน 70° ถึง 90°	ไม่มี
H			หนึ่งด้าน
C		รูทรงกระบอกบางส่วน สองด้าน 70° ถึง 90°	ไม่มี
J			สองด้าน

3: ความยาวคมตัด (มม.)

ความยาวคมตัด (มม.)
เส้นผ่านศูนย์กลางวงตัด (มม.)	T	S	C	D	V	R	W
3.97	06	03	03	04
4.76	08	04	04	05
5.56	09	05	05	06			03
6.0						06
6.35	11	06	06	07	11		04
7.94	13	07	08	09			05
8.0						08
9.525	16	09	09	11	16	09	06
10.0						10
12.0						12
12.70	22	12	12	15	22	12	08
15.875	27	15	16	19		15	10
16.0						16
19.05	33	19	19	23		19	13
20.0						20
22.225	38	22	22	27
25.0						25
25.40	44	25	25	31		25
25.40	44	25	25	31		25
31.75	55	31	32	38		31
32.0						32
