วิธีการเลือกเครื่องมือกลึง (ทูลลิ่ง)

คำแนะนำในการเลือกอินเสิร์ต

การเลือกใช้เครื่องมือในการตัดชิ้นงานเรียกว่า “ทูลลิ่ง” หลักการเลือกมีดังต่อไปนี้

สำหรับการตัดตามเส้นผ่านศูนย์กลางภายนอก

(ใช้อินเสิร์ตแบบสองด้าน) มีความคุ้มค่ากว่า เนื่องจากสามารถใช้ได้ทั้งด้านหน้าและด้านหลัง
หรือเรียกอีกอย่างได้ว่าอินเสิร์ตด้านลบ

โดยทั่วไปแล้ว ใบมีดที่เหนียว หมายถึง…

  • กะเทาะออกได้ยาก
  • สามารถเพิ่มจำนวนครั้งการตัดได้มากครั้ง
  • สามารถเพิ่มอัตราป้อนได้

CNMG TNMG DNMG ฯลฯ
เหมาะสมกับการตัดตามเส้นผ่านศูนย์กลางภายนอกที่มีความน่าเชื่อถือระดับสูง

ในกรณียกเว้นที่ต้องใช้อินเสิร์ตแบบหนึ่งด้าน

  • ใบมีดที่มีเส้นผ่านศูนย์กลางภายนอกบาง ซึ่งสั่นสะเทือนได้ง่าย
  • เมื่อตัดชิ้นงานที่มีเส้นผ่านศูนย์กลาง 20 หรือ 30 มม.

สำหรับการตัดตามเส้นผ่านศูนย์กลางภายใน

(ใช้อินเสิร์ตแบบหนึ่งด้าน) เหมาะสำหรับการตัดละเอียดด้วยความคมสูง
หรือเรียกอีกอย่างได้ว่าอินเสิร์ตด้านบวก

โดยทั่วไปแล้ว ความคมสูง หมายถึง…

  • เกิดแรงสั่นสะเทือนได้ยาก
  • งานตัดละเอียดสวยงาม
  • วัดขนาดได้ง่าย

CCMT TCMT CPMX ฯลฯ
เหมาะสำหรับการตัดตามเส้นผ่านศูนย์กลางภายในที่มีความเสี่ยงในการเกิดแรงสั่นสะเทือนต่ำ

ในกรณียกเว้นที่ต้องใช้อินเสิร์ตแบบสองด้าน

  • ใบมีดที่มีเส้นผ่านศูนย์กลางภายนอกใหญ่ ซึ่งไม่มีโอกาสเกิดการสั่นสะเทือน
  • เมื่อใช้ด้ามมีดคว้านที่มีขนาด 25 มม. ขึ้นไป

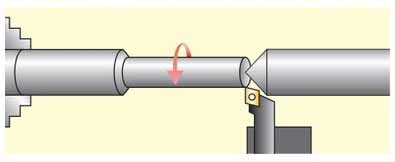

ระยะยื่น

สิ่งที่ขึ้นอยู่กับเครื่องมือที่ใช้

มีดกลึงประเภทใดที่สามารถติดตั้งได้
ต้องทำ : เริ่มตรวจสอบขนาดอุปกรณ์ติดตั้งพร้อมกับการหามีดกลึงที่เหมาะสม

กำหนดขนาดมีดกลึง

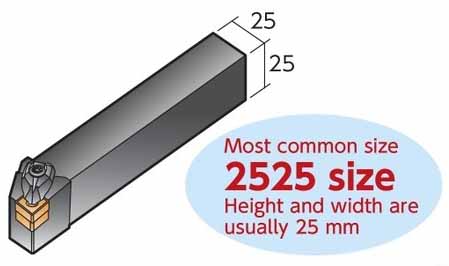

ขนาดที่นิยมใช้
ขนาด 2525
ปกติความสูงและความกว้างอยู่ที่ 25 มม.

ตรวจสอบว่าแรงม้าต่ำหรือสูง เก่าหรือใหม่ และมีระยะคลอนหรือไม่

สิ่งเหล่านี้คือการกำหนดเงื่อนไขในการทำงานตัด ต้องปฏิบัติตามเงื่อนไขอย่างเคร่งครัด มิฉะนั้นแรงตัดจะสูงเกินไป
(ปรับเงื่อนไขการตัด, ป้อน และความเร็วตัด)

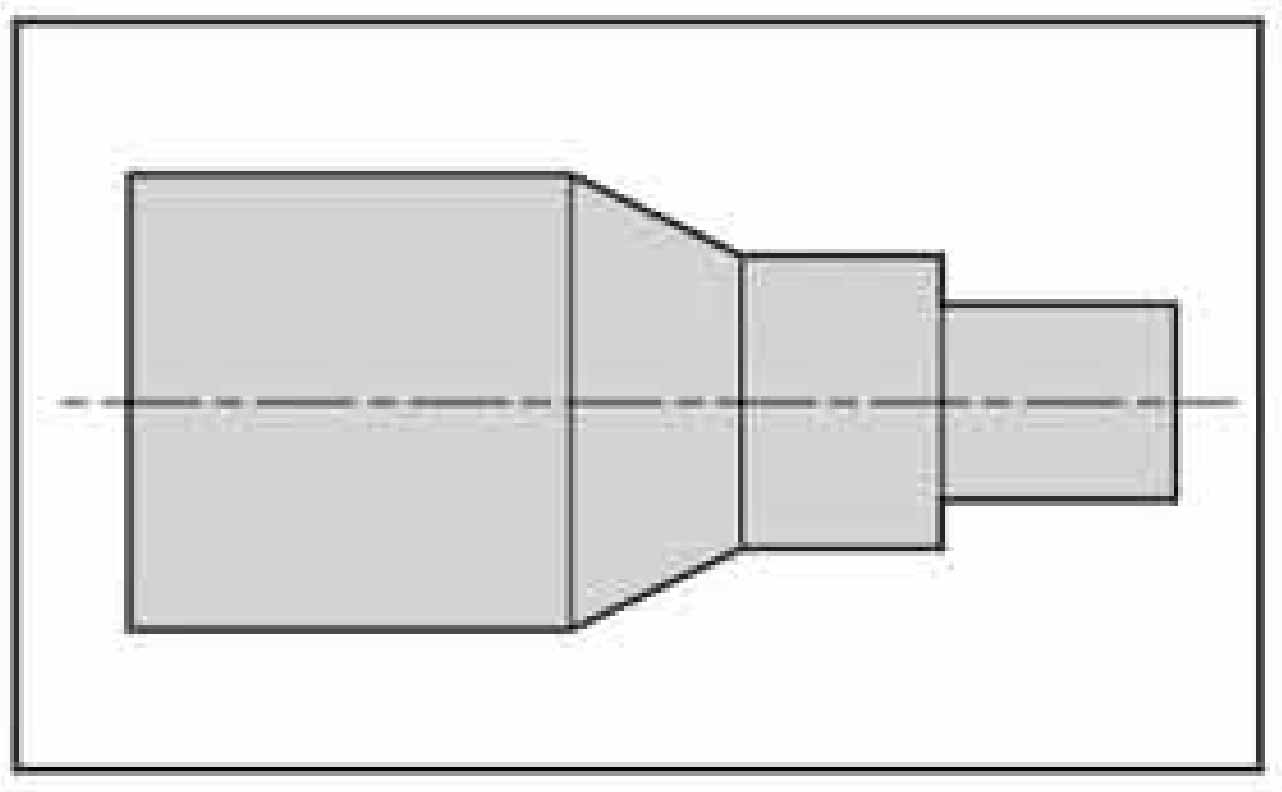

สิ่งที่ขึ้นอยู่กับแบบร่างของชิ้นงาน

พิจารณาทิศทางตัดโดยดูจาก
รูปทรง และมีดกลึงที่เหมาะสม

A : เพิ่มลูกศรตามทิศทางตัด
B : ขยับลูกศรมาชิดกัน (ลูกศรชี้ออกด้านนอก)
C : เลือกมีดกลึงที่ต้องการใช้งานจากรายการทิศทางตัดของมีดกลึง

กำหนดประเภทมีดกลึงที่สามารถใช้ใน
ทิศทางลูกศร
เมื่อกำหนดประเภทมีดกลึงได้แล้ว ท่านจะสามารถหาประเภทอินเสิร์ตได้

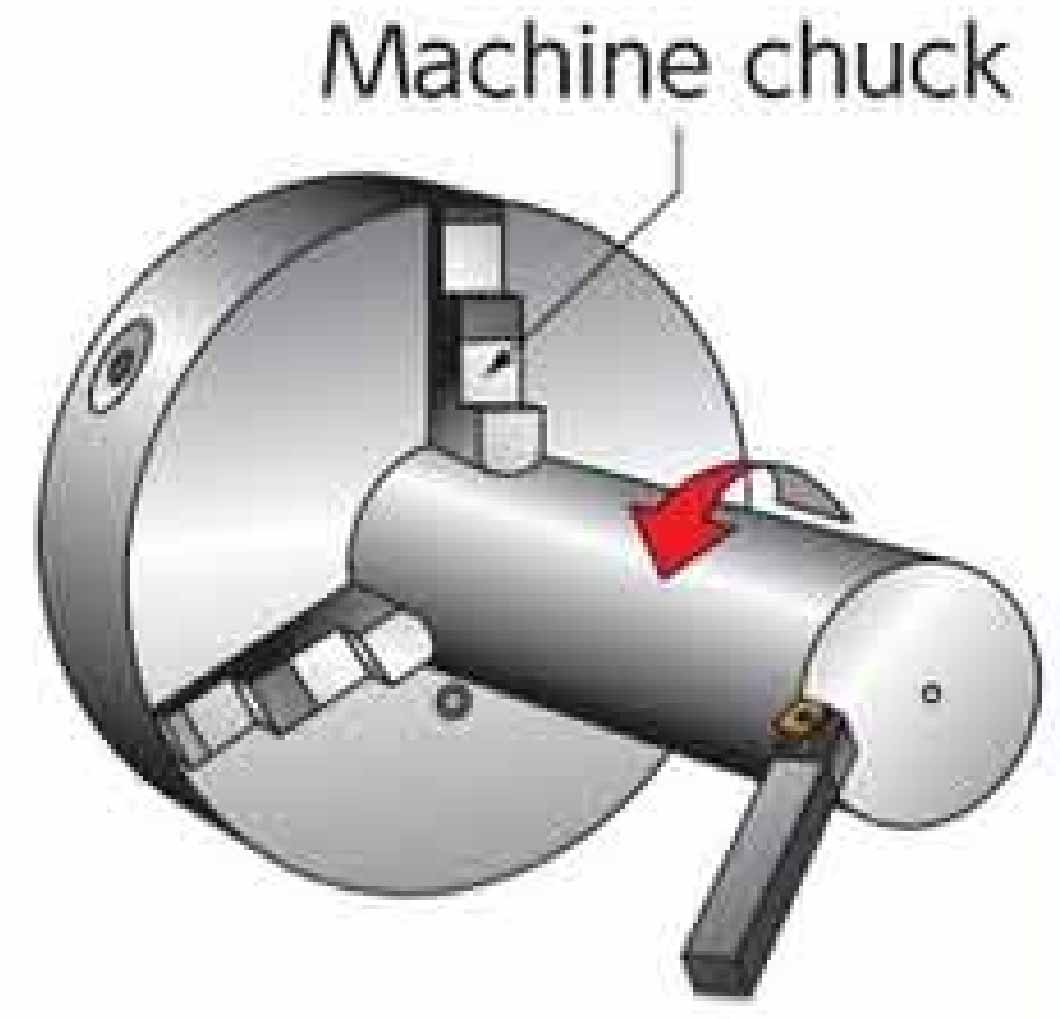

หัวจับเครื่องมือ

ขั้นตอนที่ 1
ตัดหยาบ
ตัดละเอียด

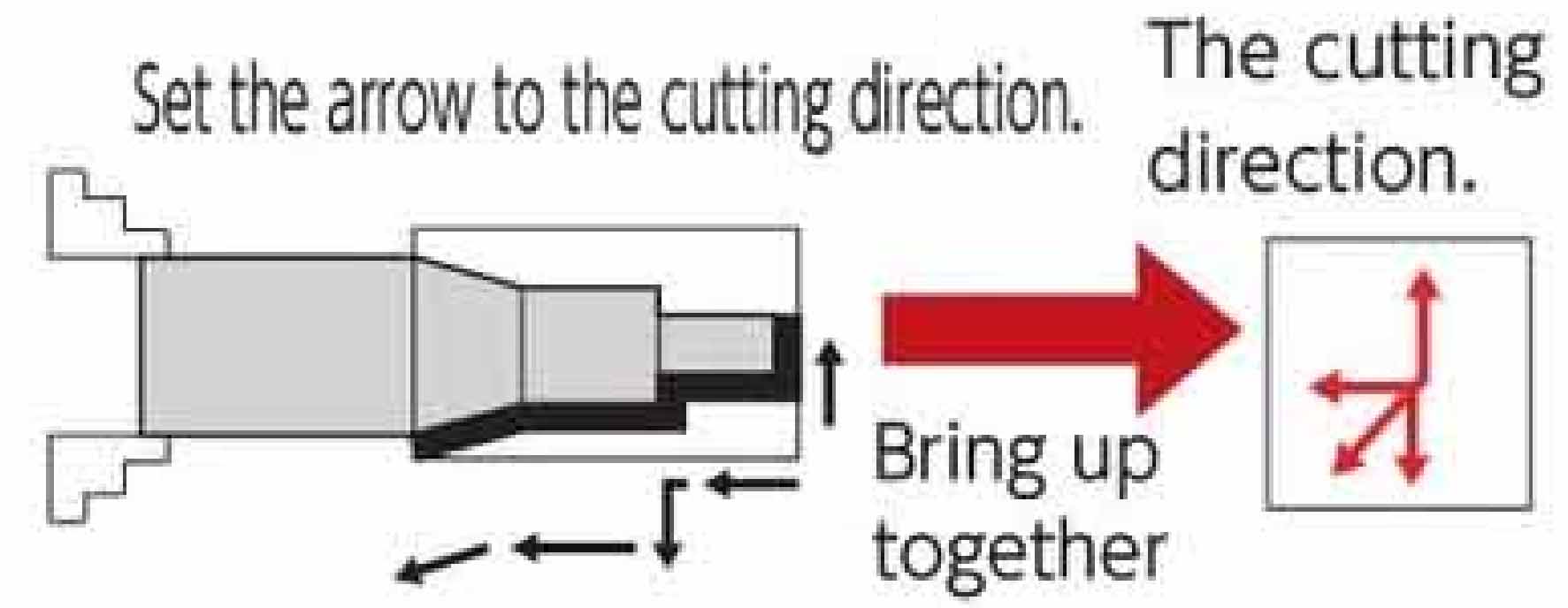

ปรับลูกศรให้ตรงกับทิศทางตัด
นำมารวมกัน
ทิศทางตัด

ขั้นตอนที่ 2
ตัดหยาบ
ตัดละเอียด

วางลูกศรตามทิศทางตัด
ทิศทางตัด

ในกรณีของ DCLN R/L และ DWLN R/L
ในแค็ตตาล็อกของผู้ผลิต แม้ว่าทิศทางตัดจะระบุเป็น แต่โดยปกติก็สามารถทำการดึงยกขึ้นได้

สามารถใช้ DCLN R/L และ DWLN R/L ได้
