วิธีการเลือกเครื่องมือกลึง (ทูลลิ่ง)

พิจารณาจากขนาดอินเสิร์ต

โดยปกติ ขนาดอินเสิร์ต (ความยาวใบมีด) จะเท่ากับ…
1204XX สำหรับ CNMG
1504XX สำหรับ DNMG
1604XX สำหรับ TNMG
ใช้อินเสิร์ตขนาดใหญ่สำหรับชิ้นงานขนาดใหญ่ และใช้อินเสิร์ตขนาดเล็กสำหรับชิ้นงานขนาดเล็ก

เมื่อกำหนดประเภทมีดกลึง ได้แล้ว จะสามารถกำหนดประเภทของอินเสิร์ตได้ด้วย ให้เลือกขนาดปกติ 12 สำหรับอินเสิร์ต
CNMG

0903XX
1204XX
1606XX
1906XX

ในขั้นตอนนี้จะสามารถหาหมายเลขรุ่น
ของมีดกลึงได้
ทางขวา

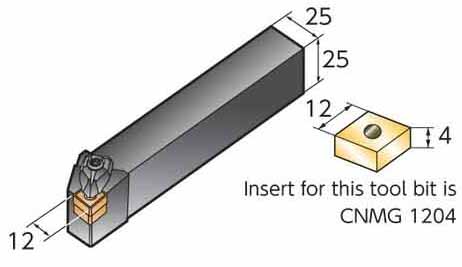

อินเสิร์ตสำหรับมีดกลึงนี้คือ
CNMG 1204

DCLNR2525M12
ทางขวา

สิ่งที่กำหนดโดยการพิจารณาจากงานตัด

สิ่งที่ขึ้นอยู่กับวัสดุงาน

พิจารณาจากสามประเภท ดังนี้: เหล็กกล้า (P), สเตนเลสสตีล (M) และเหล็กหล่อ (K)

การตัดทั้งสามประเภทนี้มีความแตกต่างกันในด้านวิธีการใช้งาน ตัดง่าย, ยื่นได้, การกระเด็นของเศษ, ความแข็งต่างกัน ฯลฯ ดังนั้น จึงควรเลือกวัสดุที่เป็นมุมตัดเศษและอินเสิร์ตให้เหมาะสม (อ้างอิงกับตารางทางด้านขวา)

กำหนดวัสดุของมุมตัดเศษและอินเสิร์ต

กำหนดเงื่อนไขการตัดที่เหมาะสมกับงานตัดดังกล่าว

เงื่อนไขการตัดแสดงไว้อย่างชัดเจนบนกล่องบรรจุ

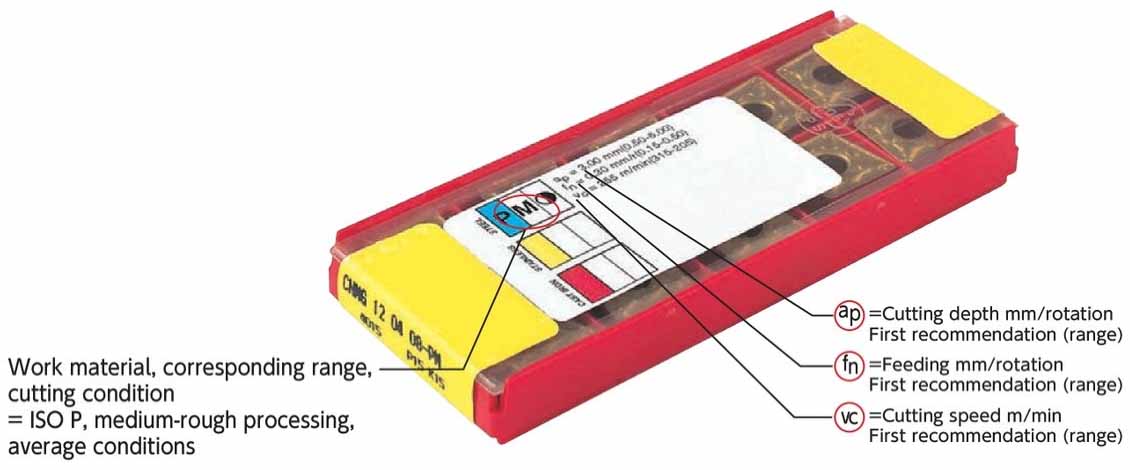

การแยกประเภทวัสดุงานตามมาตรฐาน ISO, ขอบเขตการใช้งาน และ เงื่อนไขการตัดระบุอยู่บนฉลากบนกล่องบรรจุ

ตรวจสอบข้อมูลบนฉลากให้แน่ใจ!

วัสดุงาน, ช่วงที่ใช้ได้, เงื่อนไขการตัด = ISO P, การตัดหยาบปานกลาง, เงื่อนไขโดย

ap = ความลึกในการตัด มม./รอบ คำแนะนำแรก (ช่วง)

fn = อัตราป้อน มม./รอบคำแนะนำแรก (ช่วง)

vc = ความเร็วตัด เมตร/นาทีคำแนะนำแรก (ช่วง)
