เครื่องมือนี้ใช้สำหรับยึดท่อ โดยการใช้หมุน

มุมบิด
ใบมีด
ความยาวใบมีด
ความยาวใบมีด
ก้านจับ
เส้นผ่านศูนย์กลาง
ก้านจับ
คุณสมบัติ
- คมตัดและก้านจับเป็นแบบใช้ติดตั้งรวมกัน และแม้ว่าใบมีดจะสึกหรอ แต่ยังสามารถใช้ได้โดยการลับและเคลือบผิวใหม่
- เนื่องจากคมตัดอยู่รอบแกนกลางและที่ส่วนปลาย จึงสามารถใช้ตัดพื้นผิวด้านล่างและด้านข้างได้พร้อมกัน
เอ็นมิลเหล็กรอบสูง
แม้จะใช้กับวัสดุต่างๆ ในงานทั่วไปได้ แต่เนื่องจากความเร็วตัดค่อนข้างต่ำ จึงเหมาะสมกับการใช้งานตัดหยาบด้วยเช่นกัน
เอ็นมิลคาร์ไบด์เชิงซ้อน
เนื่องจากความเร็วตัดสูงกว่าแบบเหล็กรอบสูงถึง 10 เท่า ประสิทธิภาพในการผลิตจึงสูงตามไปด้วย เหมาะสำหรับการตัดวัสดุที่ตัดยากและที่ต้องการความเที่ยงตรงสูง

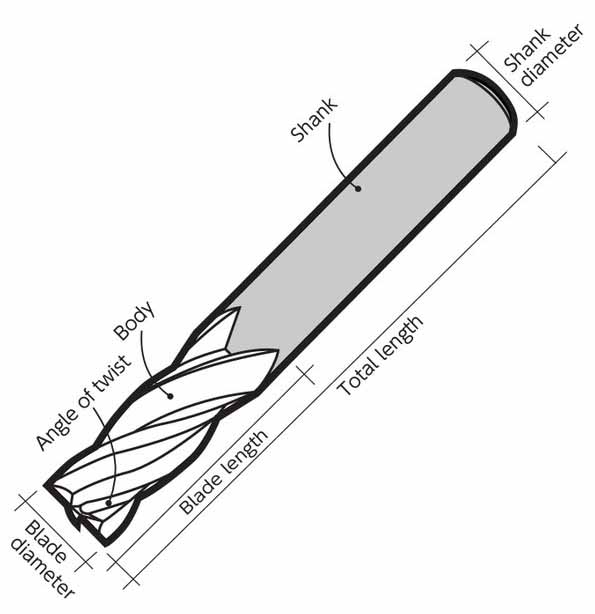

ชื่อและคุณลักษณะเฉพาะในแต่ละส่วนของดอกเอ็นมิล
ประเภทและรูปทรงของคมตัดดอกเอ็นมิล
ประเภท | รูปทรง | คุณสมบัติ |
---|---|---|
ปลายสี่เหลี่ยมพร้อมรูนำศูนย์ | ![]() (ตัวอย่าง) |
ไม่สามารถตัดแนวตั้งได้ |

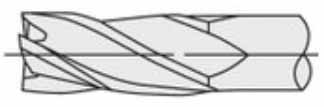

ปลายสี่เหลี่ยมตัดศูนย์กลาง | ![]() (ตัวอย่าง) 4 ใบมีด |
สามารถตัดแนวตั้งได้ |
ปลายบอล | ![]() (ตัวอย่าง) 4 ใบมีด |
จำเป็นสำหรับการกัดพื้นผิวโค้ง |
ปลายรัศมี | ![]() (ตัวอย่าง) 2 ใบมีด |
ใช้สำหรับการกัด R และการกัดแบบ Pick feed ของพื้นผิวฟิลเลต |
ประเภทและรูปทรงของคมตัดรอบนอก
ประเภท | รูปทรง | คุณสมบัติ |
---|---|---|

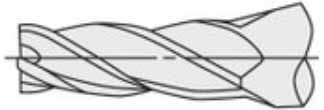

คมตัดทั่วไป | ![]() |
ใช้งานได้หลากหลายที่สุดใช้สำหรับทำเกลียว, การกัดข้าง, การกัดบ่า ฯลฯ |
การกัดเทเปอร์ | ![]() |
ใช้สำหรับการกัดมุมลาดเอียงของดายและหัวจุก |

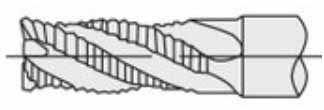

คมตัดหยาบ | ![]() |
เหมาะสำหรับการตัดหยาบ |

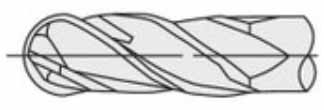

คมตัดปลายบอล | ![]() |
ส่วนใหญ่ใช้กับการกัดพื้นผิวโค้ง |

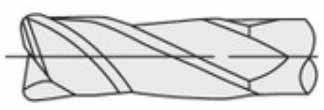

คมตัดแนวรัศมี | ![]() |
ใช้สำหรับการกัด R ของพื้นผิวฟิลเลต |

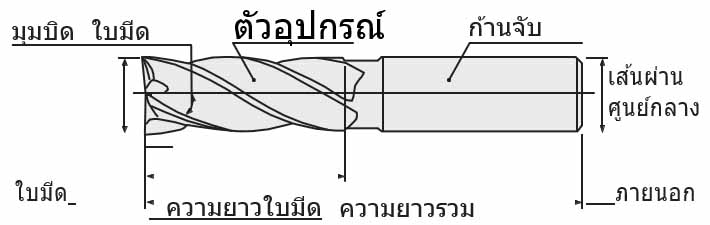

ชื่อของแต่ละส่วนของดอกเอ็นมิล
มุมบิด ใบมีด ตัวอุปกรณ์ ก้านจับ เส้นผ่าน
ใบมีด ความยาวใบมีด ความยาวรวม เส้นผ่าน
ประเภทและรูปทรงของด้ามจับและคอ
ประเภท | รูปทรง | คุณสมบัติ |
---|---|---|
ทั่วไป (ก้านตรง) | ![]() |
ใช้งานได้หลากหลายที่สุดและนิยมใช้กันมาก |
ก้านยาว | ![]() |
สำหรับการแกะสลักลึก สามารถใช้ส่วนที่ยื่นยาวออกมาได้ตามการใช้งานที่ต้องการ |
ก้านคอยาว | ![]() |
ใช้สำหรับการแกะสลักลึกด้วยดอกเอ็นมิลเส้นผ่านศูนย์กลางเล็ก |
ก้านคอเทเปอร์ | ![]() |
ใช้ได้ดีมากกับการแกะสลักลึกใกล้กับผนังที่มีพื้นผิวลาด |
คำแนะนำ
- ตรวจสอบวัสดุของชิ้นงาน
- ตรวจสอบเงื่อนไขการตัด (ความเร็วตัด (เมตร/นาที), ความเร็วรอบ (นาที-1), อัตราป้อน (เมตร/นาที), ความลึกในการตัด (มม.))
- เลือกรูปทรงเครื่องมือให้เหมาะสมกับวัตถุประสงค์ของงานตัด
- เลือกวัสดุที่ใช้ทำเครื่องมือและดูว่ามีชั้นเคลือบหรือไม่
