ฟันจับชิ้นงานแบบอ่อน
เครื่องมือที่ใช้ติดตั้งเข้ากับหัวจับของเครื่องมือกล สำหรับในการจับชิ้นงาน
ฟันจับชิ้นงานแบบอ่อน
โดยทั่วไปนิยมใช้วัสดุเป็นเหล็ก S45 ที่ไม่ผ่านการชุบแข็งเพื่อให้ง่ายต่อการตัดแต่งแก้ไข
ฟันจับชิ้นงานแบบแข็ง
เนื่องจากเป็นฟันจับที่ผ่านการชุบแข็ง จึงไม่จำเป็นต้องตัดแต่งแก้ไข สามารถนำไปใช้งานได้เลย
คุณสมบัติ
- เป็นเครื่องมือสิ้นเปลืองที่ติดตั้งกับปลายหัวจับ ใช้สำหรับจับชิ้นงานโดยตรง
- ฟันจับชนิดนี้สามารถตัดแต่งรูปทรงให้เหมาะสมกับรูปทรงของชิ้นงานได้โดยการตัดด้วยมีดกลึง ฯลฯ ต่างจากฟันจับชิ้นงานแบบแข็งของผลิตภัณฑ์สำเร็จรูป

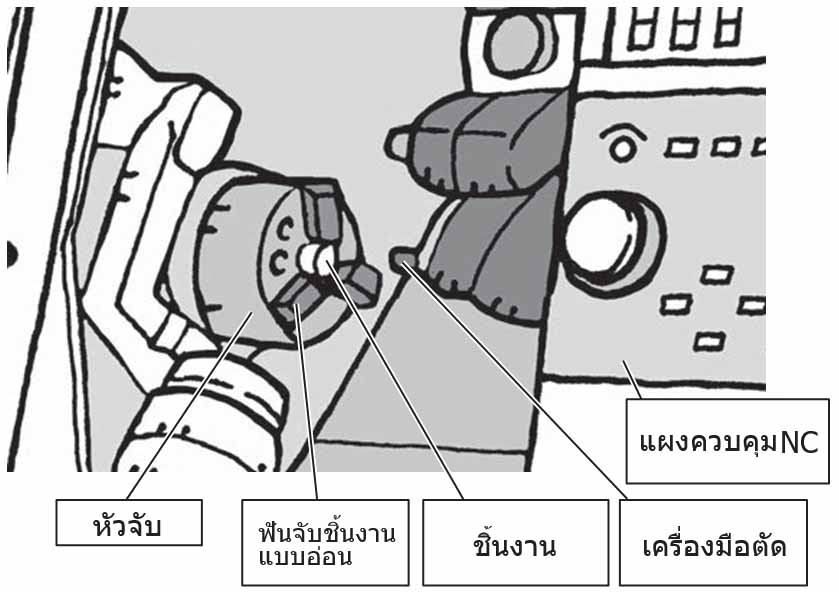

หัวจับ ฟันจับชิ้นงานแบบอ่อน ชิ้นงาน แผงควบคุม NC เครื่องมือตัด
ฟันจับแยกและฟันจับรวม

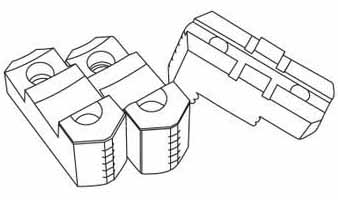

ฟันจับแยก
ฟันจับล่าง
ฟันจับบน
ฟันจับล่างและฟันจับบนสามารถยึดติดกัน/แยกจากกันได้ด้วยโบลท์

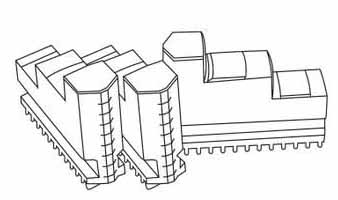

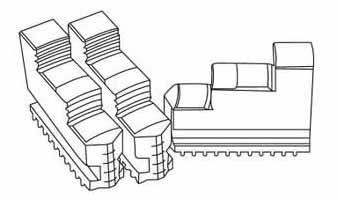

ฟันจับรวม
ฟันจับใน
ฟันจับนอก
เนื่องจากส่วนล่างและส่วนบนรวมเข้าด้วยกัน หากผู้ใช้งานต้องเปลี่ยนฟันจับในและฟันจับนอก จึงจำเป็นต้องถอดออกจากหัวจับพร้อมกันในทีเดียว

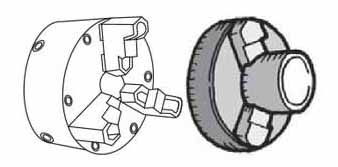

ฟันจับในและฟันจับนอก
ฟันจับใน
ใช้สำหรับระยะจับนอก/ในของวัสดุเพลา
ฟันจับนอก
ใช้สำหรับระยะจับนอกของหน้าแปลน ฯลฯ
คำแนะนำ
- ตรวจสอบชื่อผู้ผลิตหัวจับ
- ตรวจสอบรุ่นหัวจับ
- เลือกฟันจับชิ้นงานแบบอ่อนให้เหมาะสมกับการใช้งาน เช่น ฟันจับแบบมาตรฐาน ฟันจับแบบเส้นผ่านศูนย์กลางเล็ก ฟันจับแบบกว้าง ฟันจับแบบสูง เป็นต้น
- ตรวจสอบจำนวนฟันที่ใช้ติดตั้งเข้ากับตัวหัวจับ
