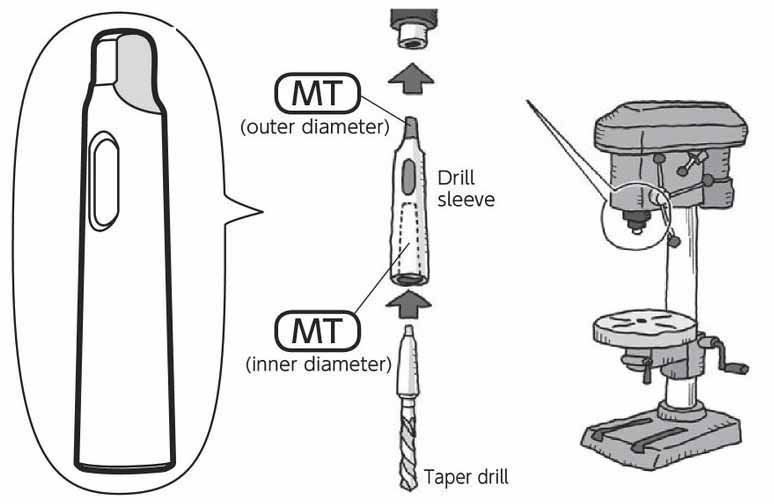

ลูกบล็อกสว่าน / ปลอกสว่าน

ใช้สำหรับปรับขนาดเทเปอร์

เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน

ด้านตัวเครื่อง ด้าน
สว่านเทเปอร์

ดอกสว่านเทเปอร์

เครื่องเจาะ

คุณสมบัติ

• ใช้เมื่อติดตั้งดอกสว่านที่มีขนาดเล็กกว่าก้าน Morse Taper ของเพลาหลักเครื่องเจาะ ฯลฯ โดยจะมีหลายขนาดให้เลือกใช้งาน

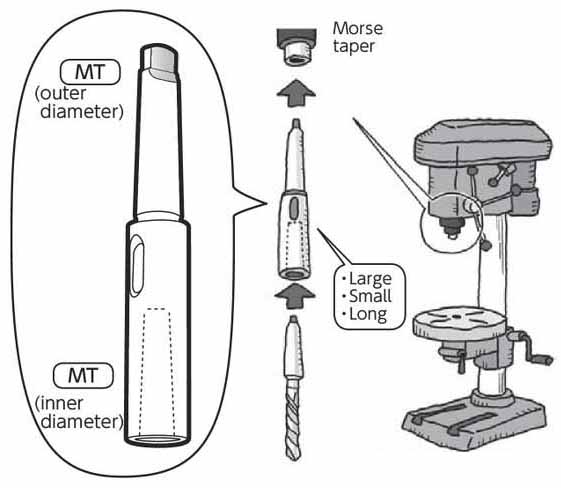

ลูกบล็อกสว่าน

เส้นผ่านศูนย์กลางภายนอก

เส้นผ่านศูนย์กลางภายใน

ด้านตัวเครื่อง

• ใหญ่
• เล็ก
• ยาว

ด้าน สว่านเทเปอร์

คุณสมบัติ

• ใช้เมื่อต้องการปรับขนาดของก้าน Morse Taper ด้านตัวเครื่องให้ใหญ่ขึ้น, เล็กลง หรือยาวขึ้น

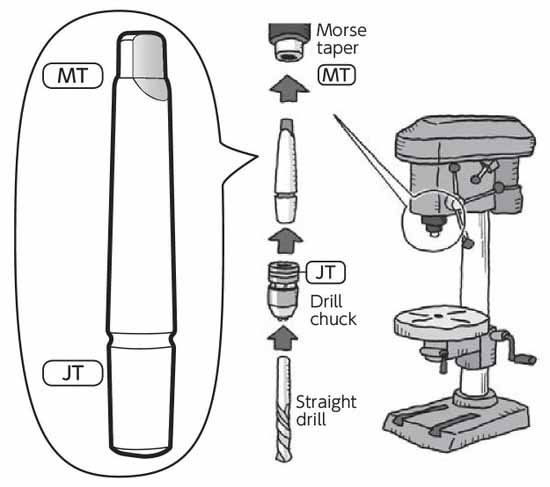

อาร์เบอร์หัวจับ

ด้านตัวเครื่อง

เครื่องเจาะ

หัวจับดอกสว่าน

ดอกสว่านตรง

คุณสมบัติ

• เมื่อติดตั้งตัวเครื่องเป็นแบบ MT (morse taper) และติดตั้งส่วนหัวจับดอกสว่านเป็นแบบ JT (jacobs taper) จะทำให้ไม่สามารถติดตั้งเข้าด้วยกันโดยตรงได้ อาร์เบอร์หัวจับจึงทำหน้าที่เป็นส่วนเชื่อมต่อตัวเครื่องเข้ากับหัวจับดอกสว่าน

คำแนะนำ

• ตรวจสอบก้าน morse taper (เส้นผ่านศูนย์กลางภายนอก) ทางฝั่งตัวเครื่องและก้าน jacobs taper (เส้นผ่านศูนย์กลางภายใน) ของหัวจับดอกสว่าน

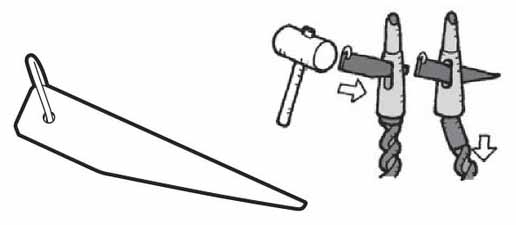

เหล็กตอกปลดสว่าน

คุณสมบัติ

• ใช้สำหรับถอนดอกสว่านออกจากปลอกสว่านหรือลูกบล็อกสว่าน

คำแนะนำ

• ตรวจสอบขนาดก้าน morse taper (เส้นผ่านศูนย์กลางภายนอก) ทางฝั่งตัวเครื่องและขนาดก้าน jacobs taper (เส้นผ่านศูนย์กลางภายใน) ของหัวจับดอกสว่าน
  ที่ต้องการใช้งาน

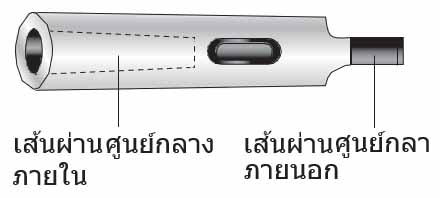

• ตรวจสอบขนาดเส้นผ่านศูนย์กลางภายในของปลอกสว่านและลูกบล็อกสว่าน (MT1, MT2 ฯลฯ)

เส้นผ่านศูนย์กลางภายใน
เส้นผ่านศูนย์กลางภายนอก
