ขาตั้งแม่เหล็ก

อุปกรณ์สำหรับจับยึดเครื่องมือวัดหลายประเภท เช่น ไดอัลเกจ, ไดอัลเกจวัดความเรียบพื้นผิว ฯลฯ

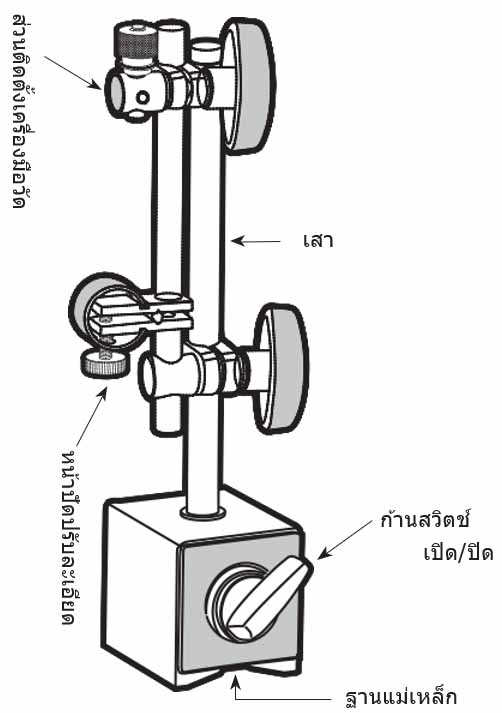

ส่วนติดตั้งเครื่องมือวัด หน้าปัดปรับละเอียด เสา ก้านสวิตช์เปิด/ปิด ฐานแม่เหล็ก

คุณสมบัติ

• ถ้ามีการใช้งานในบริเวณที่แม่เหล็กสามารถติดได้ การติดตั้งจะทำได้ในทุกตำแหน่ง และสามารถใช้ได้บนสถานที่ทั้งพื้นผิวราบและพื้นผิวโค้ง
• แม้ว่าจะมีน้ำหนักเบาและขนาดกะทัดรัด แต่ก็สามารถช่วยให้การทำงานตรวจวัดมีความเสถียรและเที่ยงตรงสูงจากการใช้แม่เหล็กที่มีแรงดูดสูง

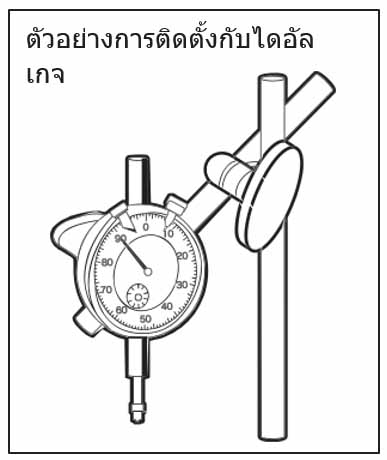

ตัวอย่างการติดตั้งกับไดอัลเกจ

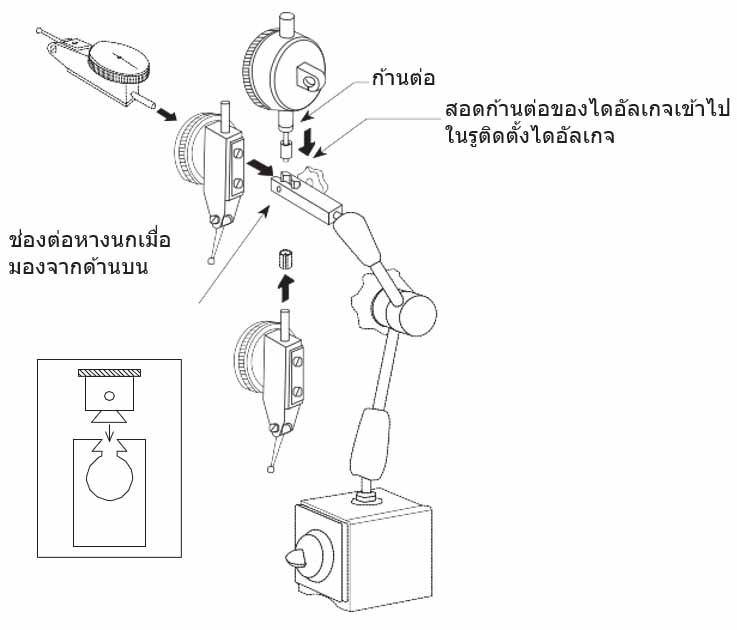

วิธีการติดตั้งฐานแม่เหล็ก/ไดอัลเกจ

ช่องต่อหางนกเมื่อมองจากด้านบน ก้านต่อ สอดก้านต่อของไดอัลเกจเข้าไปในรูติดตั้งไดอัลเกจ

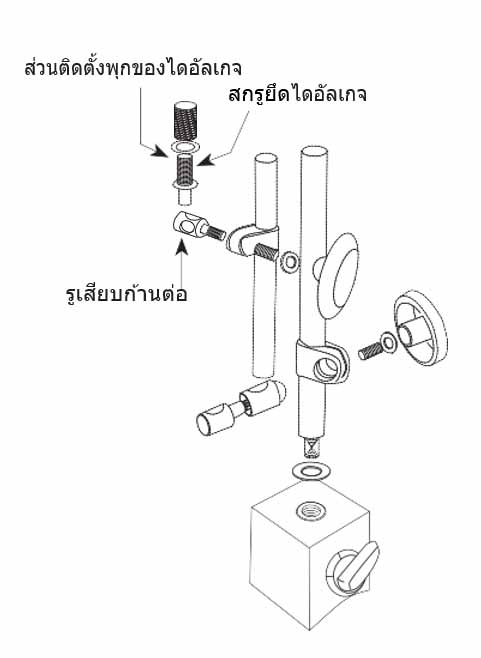

ส่วนติดตั้งพุกของไดอัลเกจ รูเสียบก้านต่อ สกรูยึดไดอัลเกจ

คำแนะนำ

• ตรวจสอบวิธีการติดตั้งและขนาด (เส้นผ่านศูนย์กลางเพลา (ก้านต่อ) ของเกจวัด) ของเกจวัดที่ต้องการติดตั้ง
• ตรวจสอบแรงดูดและขนาดเส้นผ่านศูนย์กลางของแม่เหล็ก

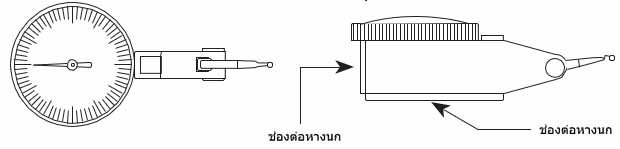

• ตรวจสอบประเภทของช่องต่อหางนก

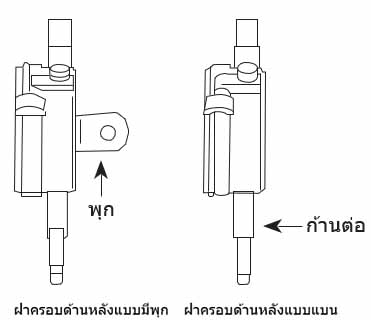

• ตรวจสอบรูปทรงของฝาครอบด้านหลัง (ฝาครอบด้านหลังแบบมีพุก) (ฝาครอบด้านหลังแบบแบน)

ช่องต่อหางนก ช่องต่อหางนก

พุก ก้านต่อ
ฝาครอบด้านหลังแบบมีพุก ฝาครอบด้านหลังแบบแบน
