ส่วนหัวไมโครมิเตอร์

ใช้สำหรับปรับตำแหน่งโดยการติดตั้งเข้ากับเครื่องมือวัดหรือเครื่องขึ้นรูปความแม่นยำสูง

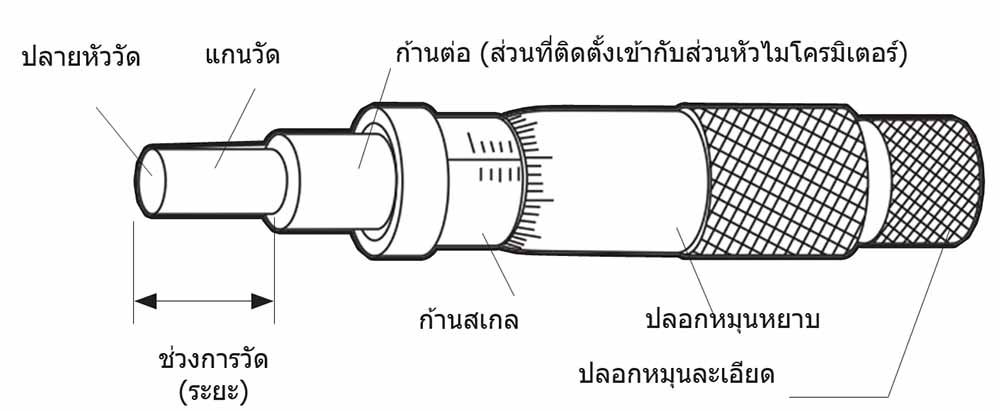

ปลายหัววัด แกนวัด ก้านต่อ (ส่วนที่ติดตั้งเข้ากับส่วนหัวไมโครมิเตอร์)

ช่วงการวัด (ระยะ) ก้านสเกล ปลอกหมุนหยาบ ปลอกหมุนละเอียด

คุณสมบัติ

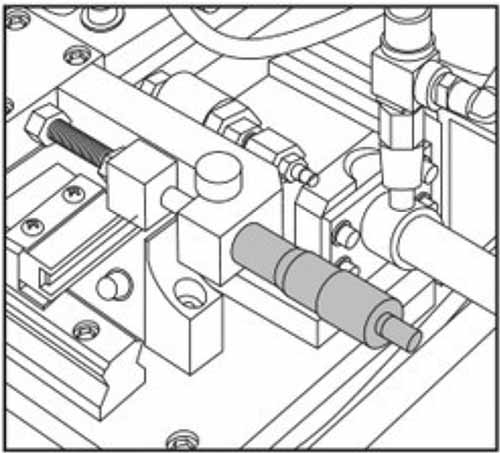

• ใช้สำหรับปรับตำแหน่งแกน X และ Y ของเครื่องกัดหรือกล้องจุลทรรศน์

สำหรับปรับตำแหน่ง…

ประเภทของปลายหัววัด

ปลายแบน

โดยปกติจะใช้เป็นอุปกรณ์วัด

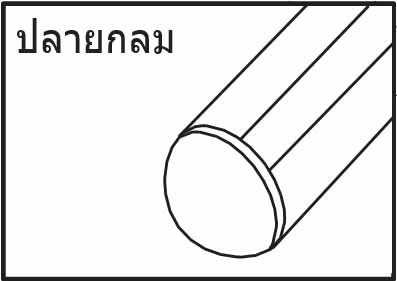

ปลายกลม

หากใช้เป็นอุปกรณ์ป้อนงาน ความผิดพลาดจากพื้นผิวทรงกลมจะลดลง

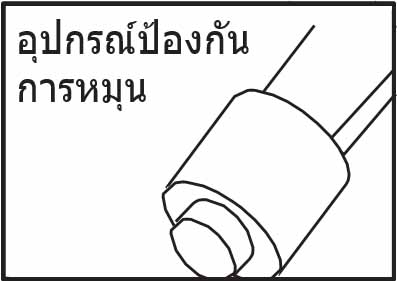

อุปกรณ์ป้องกันการหมุน

เหมาะสำหรับกรณีที่ตำแหน่งของบริเวณที่สัมพันธ์กันไม่ค่อยมีความมั่นคง หรือเหมาะสำหรับบริเวณที่ต้องการความแม่นยำมากขึ้น

ประเภทของก้านต่อ

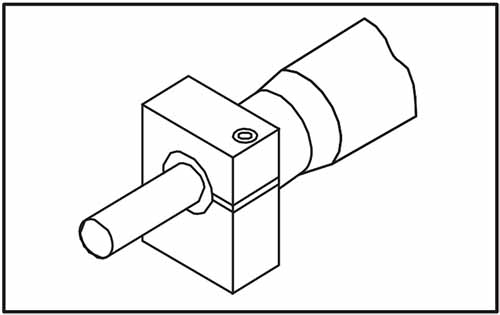

ก้านต่อแบบตรง

เนื่องจากมีระยะการใช้งานที่กว้าง จึงสามารถปรับตำแหน่งไปทางด้านหน้า/ด้านหลังได้ในขั้นตอนสุดท้ายของการติดตั้ง

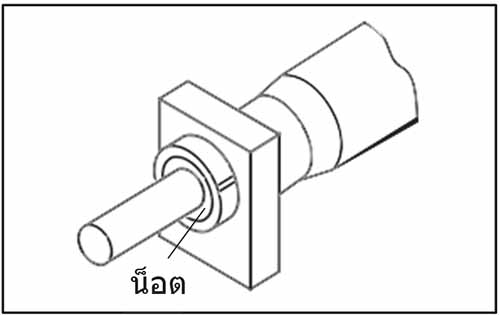

ก้านต่อแบบใช้น็อต

ติดตั้งง่ายและแน่นหนา

ประเภทของปลอกหมุนละเอียด

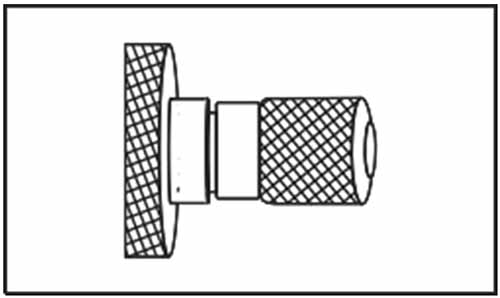

มีปลอกหมุนละเอียด

ป้องกันไม่ให้เกิดแรงดันมากเกินไปเพื่อให้แรงวัดคงที่เมื่อทำการปรับตำแหน่ง

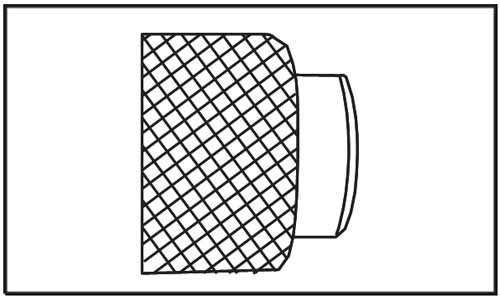

ไม่มีปลอกหมุนละเอียด (ไม่มีปลอกหมุนกระทบเลื่อน)

คำแนะนำ

• ตรวจสอบจอแสดงผลขั้นต่ำ (มาตราอันตรภาค) (มม.) และตรวจสอบความผิดพลาดเนื่องจากมาเครื่องวัด (ไมครอน )
• เลือกระยะวัด (มม.) พร้อมกับขอบสำหรับระยะที่ต้องการ
• เนื่องจากมีก้านต่อและปลายหัววัดให้เลือกมากมาย จึงต้องเลือกให้เหมาะสมตามลักษณะการใช้งาน
• ตรวจสอบประเภทเครื่องวัด เช่น ประเภทเชิงกลหรือประเภทจอแสดงผลดิจิตอล เป็นต้น ก่อนใช้งาน
• ป้องกันไม่ให้เกิดแรงดันมากเกินเพื่อให้แรงวัดคงที่เมื่อทำการปรับตำแหน่ง

แบบจอแสดงผลดิจิตอล
