เครื่องมือที่ใช้สำหรับวัดความสูง

ประเภทเชิงกล

อุปกรณ์เลื่อนสเกลหลัก
ตัวเกจหลัก
บรรทัดเกจวัดความสูง
ขีดสเกลหลัก
กล่องปรับเลื่อน
สเกลวัดค่าเวอร์เนียร์
ตัวเลื่อน
สกรูยึด
ก้ามหนีบ
เหล็กขีด
เหล็กขีด/ปลายหัววัด
ด้านแนบชิ้นงาน

แคลมป์ยึดตัวปรับละเอียด
แคลมป์ยึดตัวเลื่อน
ตัวเลื่อนปรับละเอียด/สกรูยึด
ฐาน
ฐานผิวแนบงาน

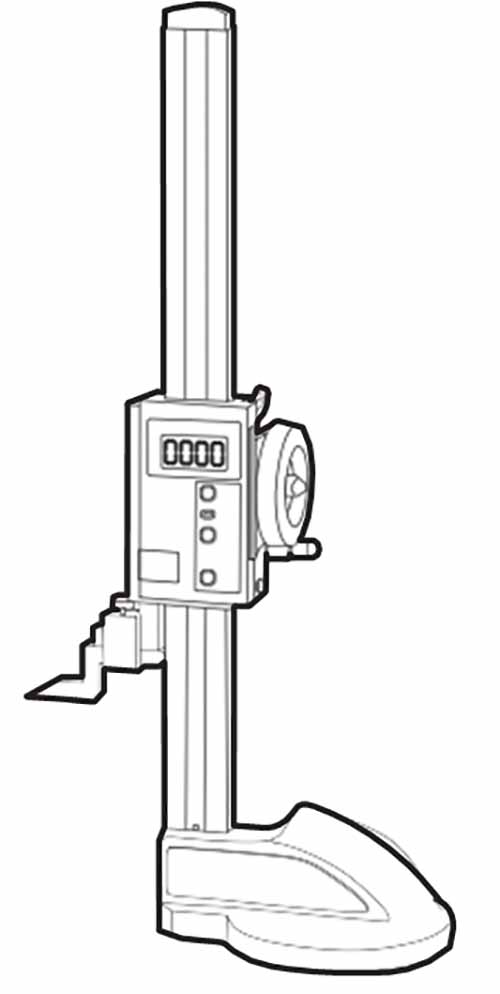

เกจวัดความสูงแบบดิจิตอล

คุณสมบัติ

• วัดความสูงของชิ้นส่วนที่ผ่านกระบวนการผลิตแล้ว เป็นต้น

ข้อควรระวัง

• หากคุณออกแรงกดเหล็กขีดหรือออกแรงวัดมากเกินไปการวัดอาจไม่คาดเคลื่อนได้
• ต้องอ่านค่าขีดสเกลจากทางด้านขวา
• ใช้แผ่นพื้นผิวเรียบหรือวางบนพื้นผิวให้มีความเรียบเท่ากัน
• เมื่อกดเหล็กขีดและหมุนสกรูยึดให้แน่น เพื่อไม่ให้ตัวเลื่อนเคลื่อนที่ได้

วิธีการใช้งาน

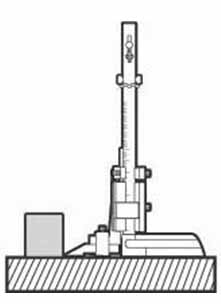

1. กดเหล็กขีดและแผ่นพื้นผิวเรียบทีละด้าน (ผิวแนบงาน) และตั้งค่าไปที่ 0

2. กดเหล็กขีดลงบนวัตถุที่นำมาวัด และทำการวัด

คำแนะนำ

• ตรวจสอบระยะวัด (มม.)
• ตรวจสอบจอแสดงผลขั้นต่ำ (มาตราอันตรภาค) (มม.) และความแม่นยำ
• ตรวจสอบความสูงทั้งหมด (มม.)
• ตรวจสอบประเภทการใช้งาน เช่น งานใดที่ต้องใช้เครื่องมืออ่านค่าสเกล (ประเภทเชิงกล) หรือประเภทอ่านค่าจอแสดงผลดิจิตอล เป็นต้น
