ไดอัลเกจ

อุปกรณ์ที่ใช้โดยการติดเข้ากับจิ๊ก สำหรับการวัดเปรียบเทียบและเครื่องมือที่ต้องการความเที่ยงตรงสูงต่างๆ

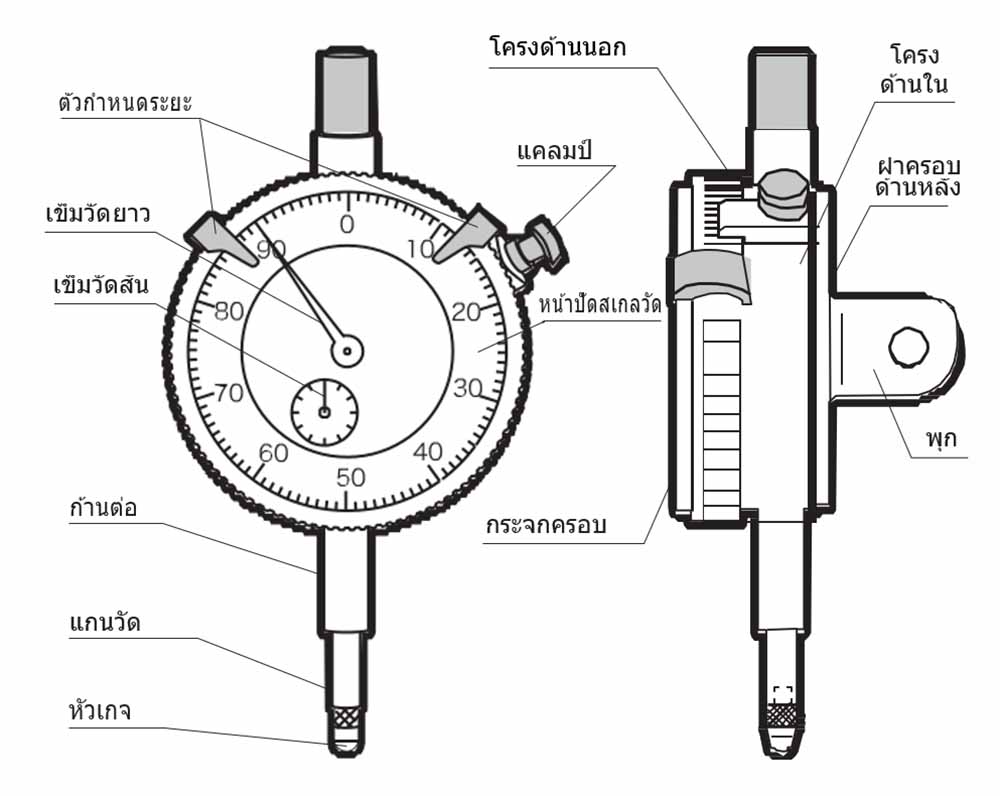

ตัวกำหนดระยะ
เข็มวัดยาว
เข็มวัดสั้น
ก้านต่อ
แกนวัด
หัวเกจ
แคลมป์
หน้าปัดสเกลวัด

โครงด้านนอก
กระจกครอบ
โครง
ด้านใน
ฝาครอบด้านหลัง
พุก

คุณสมบัติ

• เมื่อติดตั้งกับขาตั้ง ใช้สำหรับวัดเปรียบเทียบกับชิ้นส่วนต่างๆ ที่ผลิตในโรงงาน

ตัวอย่างการใช้งาน

เมื่อทำงานวัดให้ตั้งค่าเป็น “0” เมื่อต้องการวัดวัตถุ A

ในกรณีของวัตถุบาง ในกรณีของวัตถุหนา
แสดงส่วนต่างของขนาดเมื่อวัดวัตถุ A′ ส่วนต่างที่ได้คือค่าเชิงเปรียบเทียบ

ตัวกำหนดระยะ
นอกจากนี้ท่านยังสามารถตั้งช่วงส่วนต่างที่ยอมรับได้โดยใช้ตัวกำหนดระยะ

คำแนะนำ

• เครื่องมือวัดคืออะไร?

เครื่องมือวัด คือ เครื่องมือที่ใช้วัดวัตถุหนึ่งว่ามีข้อผิดพลาดด้านขนาดเท่าไร จากขนาดที่กำหนดไว้ เนื่องจากข้อผิดพลาดนี้วัดจากค่าอ้างอิง เราจึงไม่สามารถวัดค่าสัมบูรณ์ได้ (อื่นๆ: เกจวัดกระบอกสูบ)

ข้อควรระวัง

• ไดอัลเกจไม่สามารถใช้แยกเพียงชิ้นเดียวได้
• ต้องใช้ขาตั้งร่วมด้วย

คำแนะนำ

• ตรวจสอบระยะวัด (มม.)
• ตรวจสอบการแสดงผลขั้นต่ำ (มาตราอันตรภาค) (มม.), ช่วงวัด และความเที่ยงตรง
• ตรวจสอบระยะการขึ้น-ลงของลูกสูบ (มม.)

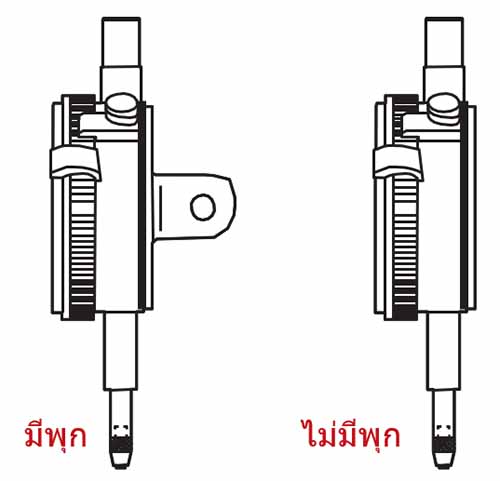

• ตรวจสอบรุ่นว่าเป็นแบบใด เช่น มีพุกหรือไม่มีพุก เพื่อให้ทราบถึงวิธีการติดตั้งเข้ากับบนขาตั้ง

มีพุก ไม่มีพุก
