อุปกรณ์สำหรับวัดในที่แคบ/ลึก ซึ่งไดอัลเกลแบบทั่วไปไม่สามารถใช้วัดได้

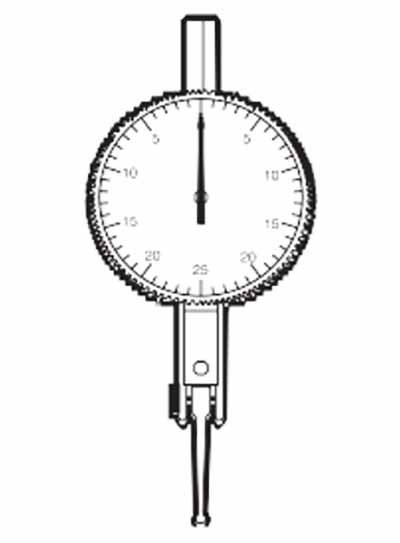

เข็มหน้าปัด
หน้าปัดสเกลวัด
ก้านต่อ
โครงด้านนอก
กระจกครอบ
โครงอุปกรณ์
หัวเกจ
ฝาครอบด้านหลัง

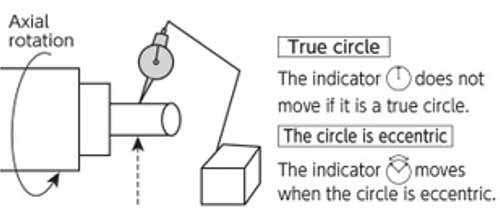

หมุนรอบแกน

วงกรมสมบูรณ์
เข็มหน้าปัด จะไม่ขยับถ้าเป็นวงกลมสมบูรณ์

วงกลมที่ไม่สมบูรณ์
เข็มหน้าปัด จะขยับถ้าเป็นวงกลมที่ไม่สมบูรณ์

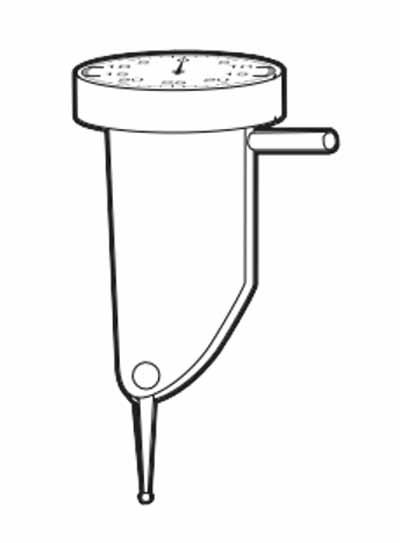

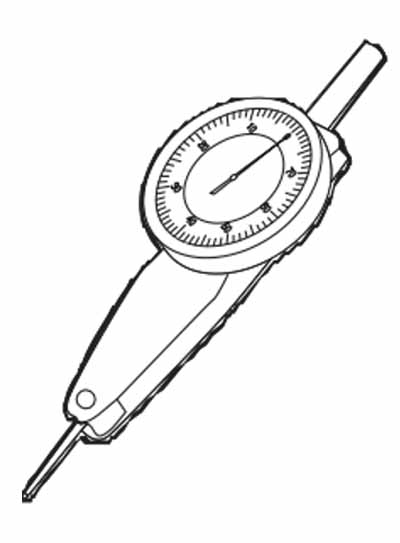

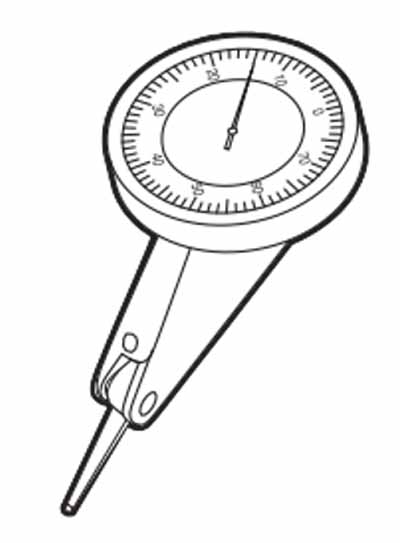

ประเภทของไดอัลเกจวัดความเรียบพื้นผิว

ไดอัลเกจวัดความเรียบพื้นผิวแต่ละประเภทของจะมีความยาวของหัวเกจที่แตกต่างกันไป ซึ่งการใช้งานหัวเกจที่มีความยาวต่างกันอาจเป็นสาเหตุของผลการวัดที่ไม่ถูกต้อง ดังนั้น จึงควรเลือกใช้หัวเกจให้เหมาะสมกับประเภทงาน

ข้อควรระวัง

• ไดอัลเกจวัดความเรียบพื้นผิวไม่สามารถใช้แยกเพียงชิ้นเดียวได้
• ต้องใช้ขาตั้งร่วมด้วย
• เนื่องจากข้อผิดพลาดอาจเกิดขึ้นได้ ดังนั้น เมื่อวางหัวเกจลงไปที่พื้นผิวที่ต้องการวัด ให้ตั้งมุม θ ในภาพให้เล็กที่สุดเท่าที่ทำได้

คำแนะนำ

• ตรวจสอบระยะวัด (มม.)
• ตรวจสอบการแสดงผลขั้นต่ำ (มาตราอันตรภาค) (มม.), ช่วงวัด และความเที่ยงตรง
• เลือกความยาว (มม.) ของหัวเกจให้เหมาะสมกับการใช้งาน
