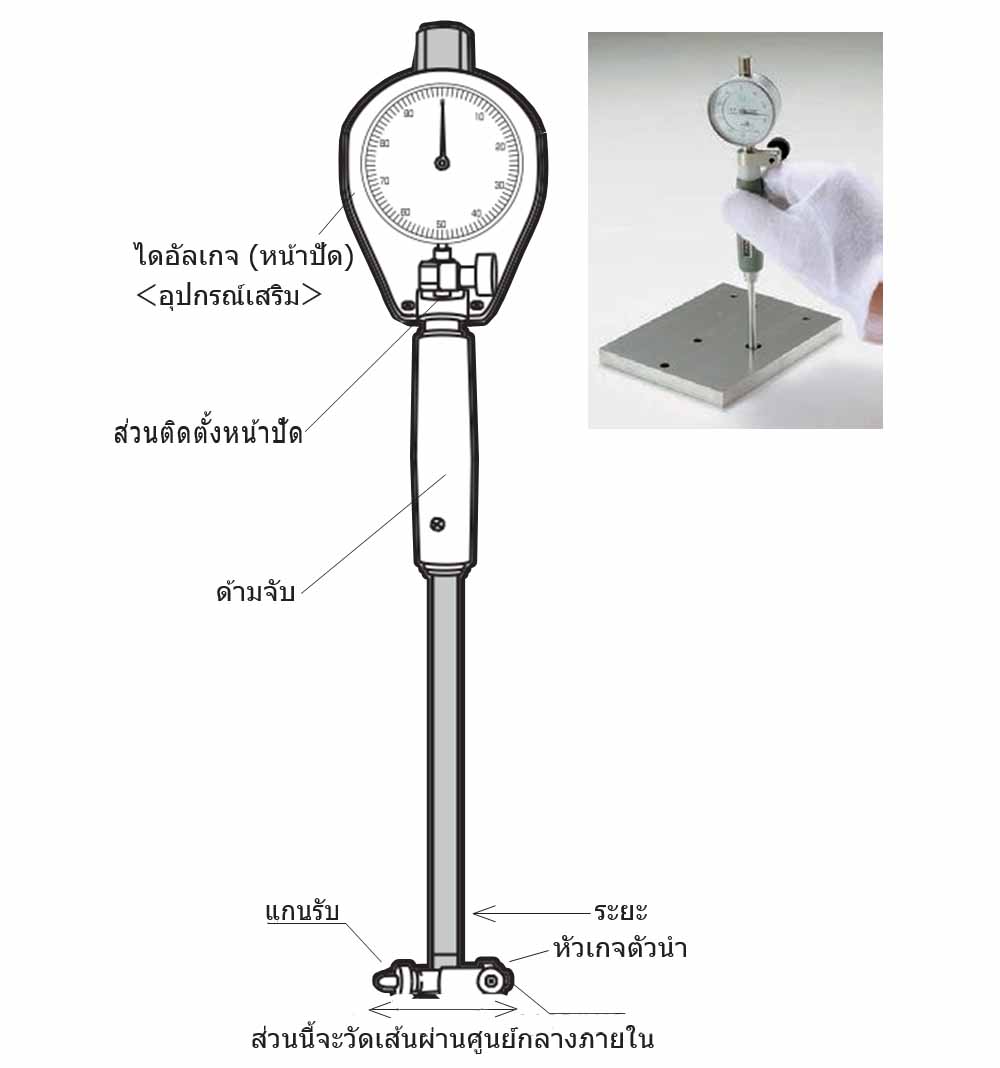

เกจวัดกระบอกสูบ

เครื่องมือที่ใช้สำหรับวัดเส้นผ่านศูนย์กลางภายใน

ไดอัลเกจ (หน้าปัด)
อุปกรณ์เสริม
ส่วนติดตั้งหน้าปัด
ด้ามจับ
แกนรับ
ส่วนนี้จะวัดเส้นผ่านศูนย์กลางภายใน

ระยะ
หัวเกจ
ตัวนำ

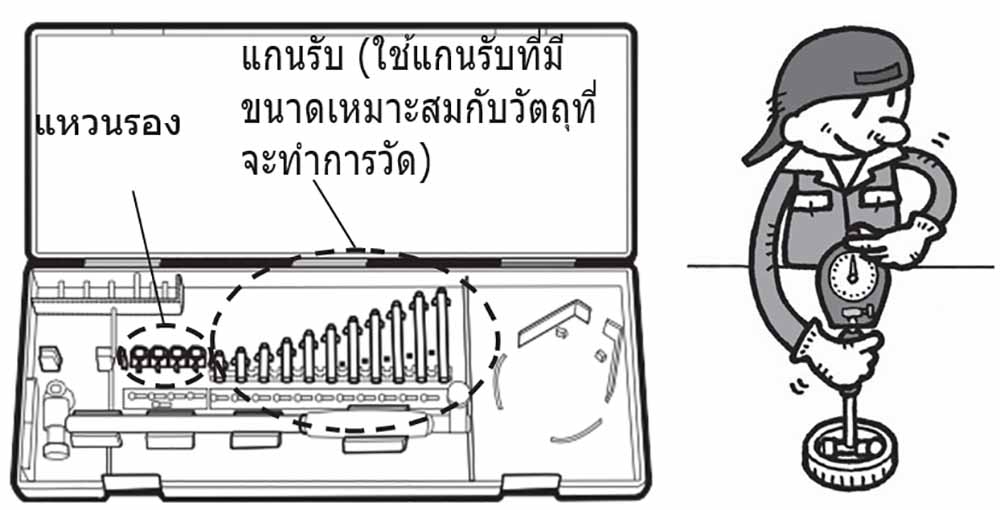

แหวนรอง แกนรับ (ใช้แกนรับที่มีขนาดเหมาะสมกับวัตถุที่จะทำการวัด)

มีชุดเครื่องมือสำหรับขนาดของเส้นผ่านศูนย์กลางภายในต่างๆ
*ต้องมีไดอัลเกจแยกต่างหาก

คุณสมบัติ

• วัดเส้นผ่านศูนย์กลางภายในของชิ้นส่วนที่ผ่านกระบวนการแล้ว เป็นต้น และอ่านค่าการเคลื่อนของหัวเกจด้วยไดอัลเกจ

การใช้งาน

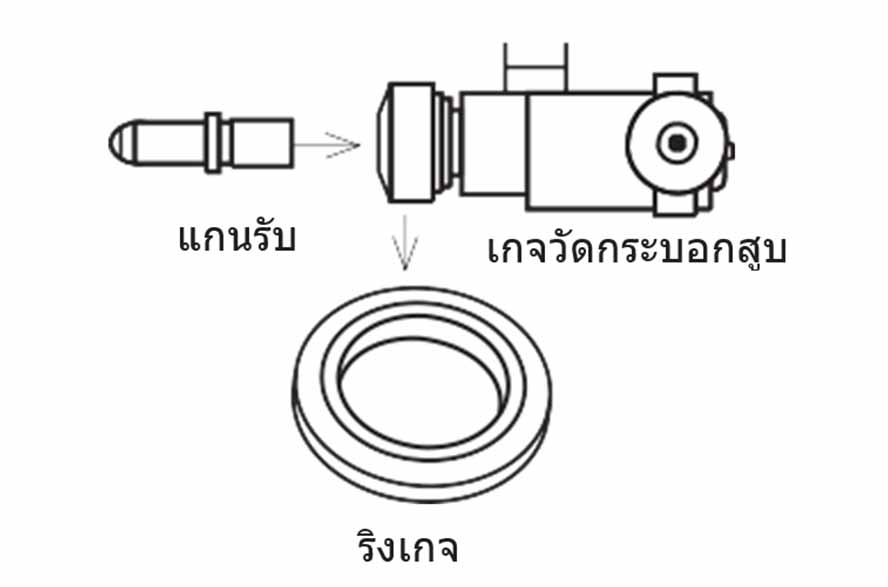

1. ประกอบแกนรับที่มีความยาวเหมาะสมกับขนาดของเส้นผ่านศูนย์กลางภายใน ที่จะทำการวัดเข้ากับเกจวัดกระบอกสูบ และทำการตั้งค่าขนาดอ้างอิงด้วยริงเกจ


แกนรับ เกจวัดกระบอกสูบ
ริงเกจ

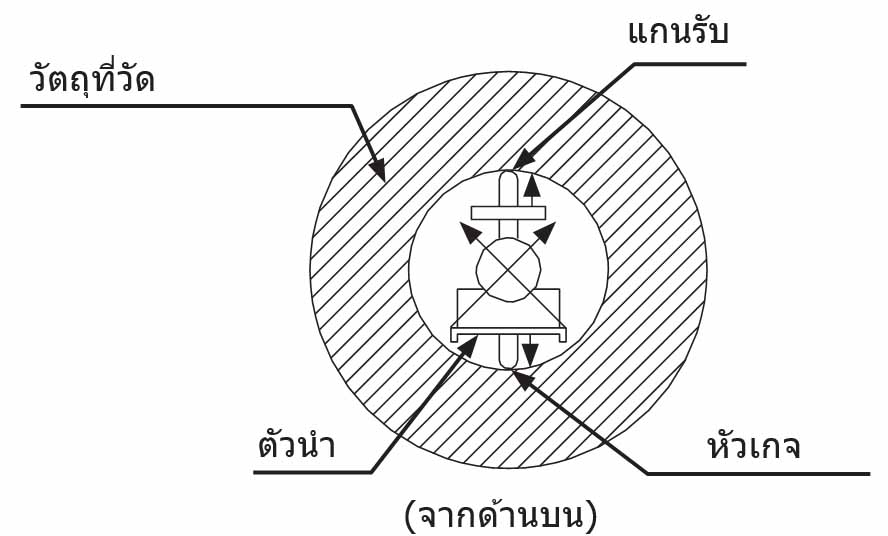

2. หัวเกจจะหดตัวตามขนาดของเส้นผ่านศูนย์กลางภายใน ที่จะทำการวัดและจะสัมผัสกับเส้นผ่านศูนย์กลางภายใน ซึ่งไดอัลเกจจะแสดงความแตกต่างของปริมาณการหดตัวนี้


วัตถุที่วัด แกนรับ
ตัวนำ หัวเกจ
(จากด้านบน)

คำแนะนำ

• ริงเกจ

การใช้ริงเกจ เป็นการปรับจุดฐานในกรณีที่ต้องตรวจสอบผลิตภัณฑ์ที่ผลิตเป็นจำนวนมาก หรือในกรณีที่ต้องวัดวัตถุที่มีคุณสมบัติเดียวกัน เป็นต้น

คำแนะนำ

• ตรวจสอบระยะวัด (มม.)
• ตรวจสอบระยะของหัวเกจที่มีประสิทธิภาพ (มม.)
• ตรวจสอบจอแสดงผลขั้นต่ำ (มาตราอันตรภาค) (มม.) และความแม่นยำ
• ต้องมีไดอัลเกจหรือส่วนแสดงผลแยกต่างหากเนื่องจากเป็นอุปกรณ์เสริม

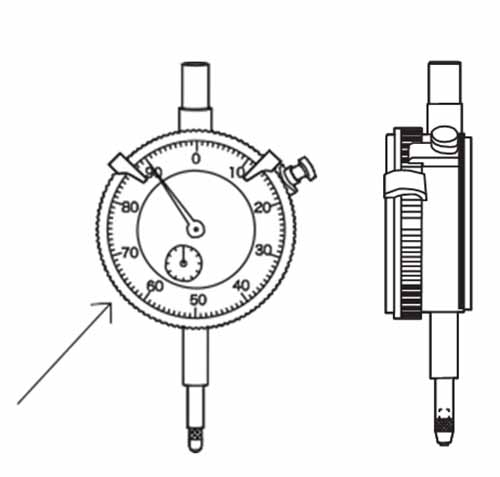

(ไดอัลเกจแบบไม่มีพุก)
