วิธีการตั้งค่าประแจวัดแรงบิด แบรนด์ Tohnichi

วิธีการตั้งค่าแรงบิดสำหรับประแจวัดแรงบิด ประแจทอร์ค หรือประแจปอนด์จากแบรนด์ Tohnichi แบบปรับค่าแรงบิดแบบตายตัว (Preset type), แบบพรีล็อค (Pre-lock) และประแจวัดแรงบิดแบบเอนกประสงค์

ประเภทปรับค่าแรงบิดแบบตายตัว (Preset type)

แบบปรับตั้งแรงบิด (Adjustable type)

ประแจวัดแรงบิด Tohnichi แบบปรับตั้งแรงบิด รุ่น QL2N~25N5 และ รุ่น CL2N~25N5

จับคู่ระหว่างเครื่องหมายและดึงตัวปรับออกและบิดตัวปรับเพื่อตั้งค่าแรงบิด เมื่อปล่อยแล้วตัวปรับจะกลับเข้าสู่ตำแหน่งเดิมได้โดยไม่ต้องดึง

แบบด้ามพลาสติก (Resin Handle Type)

ประแจวัดแรงบิด Tohnichi แบบด้ามพลาสติก รุ่น QL50N~280N, รุ่น DQL, รุ่น PHL, รุ่น CL50N~280N และ รุ่น MQL280N

คลายตัวล็อก (Locker) และบิดสเกลรอง หลังจากตั้งค่าแรงบิดได้แล้วขันตัวล็อกให้แน่น

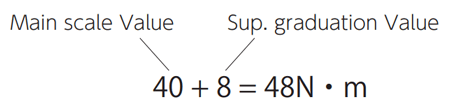

วิธีอ่านสเกล

ประแจวัดแรงบิดที่ตั้งค่าแรงบิดแบบมีสเกลหลักและสเกลรองจะอ่านค่าผลรวมของค่าสเกลหลักและสเกลรองรวมกัน ยกตัวอย่างเช่น บนสเกลหลักถูกตั้งค่าเป็น 40 และสเกลรองถูกตั้งค่าเป็น 8 ดังนั้น แรงบิดที่ตั้งไว้ คือ 48N・m

ประเภทปรับตั้งแรงบิด (Adjustable type)

แบบด้ามโลหะ (Metal handle type)

ประแจวัดแรงบิด Tohnichi แบบด้ามโลหะ รุ่น QL-MH, รุ่น CL-MH, รุ่น MTQL, รุ่น YCL2, รุ่น QL420N, รุ่น CL420N และ รุ่น A

คลายตัวล็อก (Locker) และบิดสเกลรอง หลังจากตั้งค่าแรงบิดเสร็จให้ขันตัวล็อกแน่นขึ้น

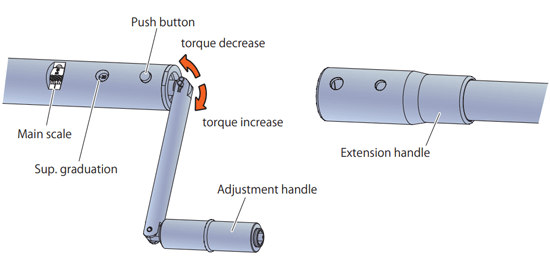

แบบด้ามต่อ (Extension Handle type)

ประแจวัดแรงบิด Tohnichi แบบด้ามต่อ รุ่น QLE2, รุ่น CLE2, รุ่น PHLE2 และ รุ่น DQLE2

กดปุ่ม Push เพื่อปลดด้ามต่อและปรับหมุนด้ามต่อเพื่อตั้งค่าแรงบิด หลังจากนั้นตั้งด้ามต่อกลับที่เดิม

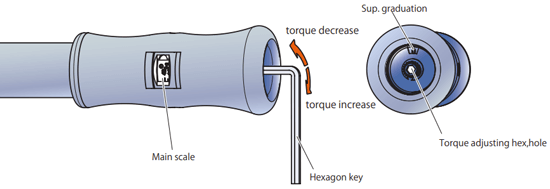

ประเภท Pre-lock

ประแจวัดแรงบิด Tohnichi แบบ Pre-lock รุ่น PQL, รุ่น PCL, รุ่น PQLZ, รุ่น MT70N, รุ่น MPQL, และ รุ่น AC

ใส่ประแจหกเหลี่ยมเข้าในรูหกเหลี่ยมสำหรับปรับแรงบิด และทำการหมุนประแจหกเหลี่ยมเพื่อตั้งค่าแรงบิดได้ทันที

ประเภทปรับค่าแรงบิดแบบตายตัว (Preset type)

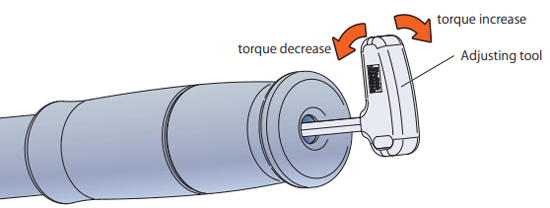

แบบปรับด้วยเครื่องมือ Thrustring tool

ประแจวัดแรงบิด Tohnichi แบบปรับด้วยเครื่องมือ Thrustring tool รุ่น SP/SP-MH**,** รุ่น RSP, รุ่น SP-H, รุ่น SP-N, รุ่น NSP, รุ่น QSP420N และ รุ่น CSP420
