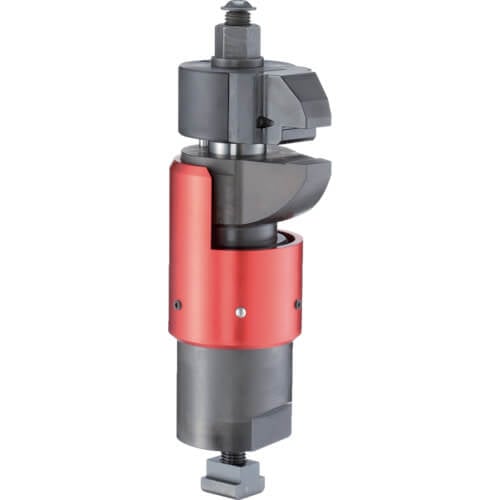

ลดการสั่นสะเทือนของชิ้นงานระหว่างการตัดเฉือน สามารถหนีบส่วนซี่โครงและส่วนที่มีรูปร่างคล้ายลิ้นของชิ้นงานได้ และสามารถหนีบชิ้นงานโดยไม่ทำให้เสียรูปทรงแม้ในระหว่างกระบวนการขั้นต้น เช่น การหล่อ เหมาะสำหรับงานตัดชิ้นงานขนาดใหญ่ ปากเป่าด้านล่างได้รับการแก้ไข สำหรับ 23320.0012 และ 23320.0016 ชิ้นงานจะได้รับการแก้ไขเมื่อขันแคลมป์สกรูให้แน่น และทิศทางแนวตั้งของตัวถังจะได้รับการแก้ไขพร้อมกัน
| ข้อมูลสินค้า |
ยึดแคลมป์ลอยเข้ากับแผ่นฐานของฟิกซ์เจอร์โดยใช้ M12 ที่ด้านล่างของตัวเครื่อง (ความกว้างของประแจตลอดแฟลต 46 มม.) ; ปรับตำแหน่งแนวตั้งและการหมุนของสต๊อปเปอร์ (ฝาครอบสีแดง) และยึดด้วยสกรู 3 ตัว (ความกว้างของประแจหกเหลี่ยมบนแฟลต 2.5 มม.) ; แก้ไขด้วยระยะขอบที่เพียงพอในทิศทางขึ้น (เนื่องจากมีความคลาดเคลื่อนของมิติของชิ้นงาน) ขั้นตอนการจับยึด: กดปากเป่าทั้งหมดของแคลมป์ลอย ; หมุนส่วนกรามและนำไปยังตำแหน่งที่ประกบชิ้นงาน (ปรับตำแหน่งสต๊อปเปอร์ล่วงหน้า) เมื่อปล่อยมือ ขากรรไกรล่างจะสัมผัสกับชิ้นงานด้วยแรงสปริงเล็กน้อย ขันน็อตหกเหลี่ยมให้แน่น (ความกว้างตลอดแนวราบ 18 มม.) (แรงบิดต่ำสุด 15Nm แรงบิดสูงสุด 30Nm) ขณะนี้ ชิ้นงานถูกยึด และในขณะเดียวกัน ส่วนของปากเป่าทั้งหมดจะถูกยึดในแนวตั้ง การปลดแคลมป์เป็นขั้นตอนย้อนกลับ ด้วยปากเป่ามาตรฐาน ทิศทาง/มุมการหมุน: ซ้ายและขวา 110° จังหวะหนีบ (มม.): 12 ความสูง (มม.): สูงสุด 261.0 สกรูยึด (มม.): M16 แรงพยุงการทำงาน (kN): 25 |
|---|---|
| วัสดุ |
ตัวเรือน: อะลูมิเนียม เหล็กชุบแข็งพร้อมฟิล์มออกไซด์สีแดง ตัวเรือน: เหล็กชุบแข็ง ไนไตรดิ้ง แมงกานีสฟอสเฟต ขัดเงา ฐาน: เหล็กชุบแข็ง ไนไตรดิ้ง ทรีทเมนต์แมงกานีสฟอสเฟต |
| น้ำหนัก | 6.25kg |
| ประเทศที่ผลิต | Germany |
| ข้อมูลจากผู้ผลิต | HALDER 23320.0016 (ลิงค์นี้จะพาคุณไปสู่เว็บไซต์ภาษาญี่ปุ่น) |
| หม่วดหมู่แบรนด์ | HALDER |
| หม่วดหมู่สินค้า | อุปกรณ์เครื่องจักร ทูลลิ่ง จิ๊กฟิกซ์เจอร์ แคลมป์สำหรับเครื่องจักร แคลมป์สำหรับเครื่องจักร |
