HALDER

23320.0012

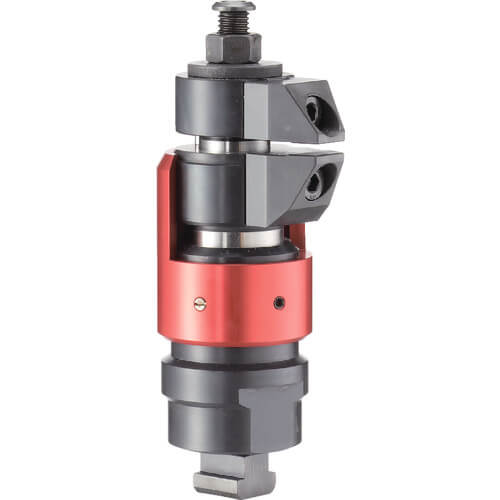

แคลมป์ลอย M12

Floating clamp M12

฿91,500
฿126,692
แบรนด์ HALDER
รหัสสินค้า 23320.0012
รหัสบาร์โค้ด 4030618238607
รหัสสั่งซื้อ 108-0022
สต็อกในไทย0
สต็อกในญี่ปุ่น0
กำหนดการจัดส่ง โปรดติดต่อเจ้าหน้าที่
ผู้นำเข้า
วิธีการนำเข้า ทางแอร์
ซัพพลายเออร์ TRUSCO JP

ลดการสั่นสะเทือนของชิ้นงานระหว่างการตัดเฉือน สามารถหนีบส่วนซี่โครงและส่วนที่มีรูปร่างคล้ายลิ้นของชิ้นงานได้ และสามารถหนีบชิ้นงานโดยไม่ทำให้เสียรูปทรงแม้ในระหว่างกระบวนการขั้นต้น เช่น การหล่อ สำหรับ 23320.0012 และ 23320.0016 ชิ้นงานจะได้รับการแก้ไขเมื่อขันแคลมป์สกรูให้แน่น และทิศทางแนวตั้งของตัวถังจะได้รับการแก้ไขพร้อมกัน

ข้อมูลสินค้า ยึดแคลมป์ลอยเข้ากับแผ่นฐานของฟิกซ์เจอร์โดยใช้ M12 ที่ด้านล่างของตัวเครื่อง (ความกว้างของประแจตลอดแฟลต 46 มม.) ; ปรับตำแหน่งแนวตั้งและการหมุนของสต๊อปเปอร์ (ฝาครอบสีแดง) และยึดด้วยสกรู 3 ตัว (ความกว้างของประแจหกเหลี่ยมบนแฟลต 2.5 มม.) ; แก้ไขด้วยระยะขอบที่เพียงพอในทิศทางขึ้น (เนื่องจากมีความคลาดเคลื่อนของมิติของชิ้นงาน) ขั้นตอนการจับยึด: กดปากเป่าทั้งหมดของแคลมป์ลอย ; หมุนส่วนกรามและนำไปยังตำแหน่งที่ประกบชิ้นงาน (ปรับตำแหน่งสต๊อปเปอร์ล่วงหน้า) เมื่อปล่อยมือ ขากรรไกรล่างจะสัมผัสกับชิ้นงานด้วยแรงสปริงเล็กน้อย ขันน็อตหกเหลี่ยมให้แน่น (ความกว้างตลอดแฟลต 18 มม.) (แรงบิดต่ำสุด 15Nm แรงบิดสูงสุด 30Nm) ขณะนี้ ชิ้นงานถูกยึด และในขณะเดียวกัน ส่วนของปากเป่าทั้งหมดจะถูกยึดในแนวตั้ง การปลดแคลมป์เป็นขั้นตอนย้อนกลับ ด้วยปากเป่ามาตรฐาน ทิศทาง/มุมการหมุน: ซ้ายและขวา 110° จังหวะแคลมป์ (มม.): 12 ความสูง (มม.): สูงสุด 165.0 สกรูยึด (มม.): M12 แรงพยุงการทำงาน (kN): 8; 30 Nm )
วัสดุ ตัวเรือน: อะลูมิเนียม เหล็กชุบแข็งพร้อมการเคลือบออกไซด์สีแดง ตัวเครื่อง: เหล็กชุบแข็ง ไนไตรดิ้ง การบำบัดด้วยแมงกานีสฟอสเฟต ขัดเงา ฐาน: เหล็กชุบแข็ง ไนไตรดิ้ง การบำบัดด้วยแมงกานีสฟอสเฟต
น้ำหนัก 2.076kg
ประเทศที่ผลิต Germany
เว็บของ Supplier HALDER 23320.0012
หม่วดหมู่แบรนด์ HALDER
หม่วดหมู่สินค้า อุปกรณ์เครื่องจักร ทูลลิ่ง จิ๊กฟิกซ์เจอร์ แคลมป์สำหรับเครื่องจักร แคลมป์สำหรับเครื่องจักร
